摘要：对中高压变频器几种常见的主电路拓扑结构进行了分析比较，对不同电路结构的中高压变频器的可靠性、冗余设计、谐波含量及dv/dt等指标进行了深入的讨论，并对中高压变频器的发展方向提出了自己的看法。
关键词：中（高）压变频器；完美无谐波；单元串联多电平技术；中性点钳位技术；集成门极换流晶闸管
1前言
众所周知，大功率风机、水泵的变频调速方案，可以收到显著的节能效果，其直接经济效益很大，宏观经济效益及社会效益则更大。可以预计，大功率交流电机变频调速新技术的发展是我国节能事业的主导方向之一。 目前，阻碍变频调速技术在高压大功率交流传动中推广应用的主要问题有两个：一是我国大容量（200kW以上）电动机的供电电压高（6kV、10kV），而组成变频器的功率器件的耐压水平较低，造成电压匹配上的难题；二是高压大功率变频调速系统技术含量高，难度大，成本也高，而一般的风机、水泵等节能改造都要求低投入、高回报，从而造成经济效益上的难题。这两个世界性的难题阻碍了高压大容量变频调速技术的推广应用，因此如何解决高压供电和用高技术生产出低成本高可靠性的变频调速装置是当前世界各国相关行业竞相关注的热点。 一般来讲，在高压供电而功率器件耐压能力有限的情况下，可采用功率器件串联的方法来解决。但是器件在串联使用时，因为各器件的动态电阻和极电容不同，而存在静态和动态均压的问题。如果采用与器件并联R和RC的均压措施，会使电路复杂，损耗增加；同时，器件的串联对驱动电路的要求也大大提高，要尽量做到串联器件同时导通和关断，否则由于各器件开断时间不一，承受电压不均，会导致器件损坏甚至整个装置崩溃。
谐波问题是所有变频器的共同问题，尤其在大功率变频调速中更为突出。谐波会污染电网，殃及同一电网上的其它用电设备，甚至影响电力系统的正常运行；谐波还会干扰通讯和控制系统，严重时会使通讯中断，系统瘫痪；谐波电流也会使电动机损耗增加，因而发热增加，效率及功率因数下降，以至不得不“降额”使用。
()
中高压变频器主电路拓扑结构的分析比较
还有效率问题，变频调速装量的容量愈大，系统的效率问题也就愈加重要。采用不同的主电路拓扑结构，使用的功率器件的种类、数量的多少，以及变压器，滤波器等的使用，都会影响系统的效率。为了提高系统效率，必须设法尽量减少功率开关器件和变频调速装置的损耗。
可靠性和冗余设计问题，一般的高压大功率拖动系统都要求很高的系统可靠性，尤其是国民经济的重要部门如电力、能源、冶金、矿山和石化等行业，一旦出现故障，将会造成人民生命财产的巨大损失，因此高压变频装置设计中是否便于采用冗余设计及旁路控制功能也是至关重要的。
目前世界上的高压变频器不象低压变频器那样具有成熟的、一致性的拓扑结构，而是限于采用目前电压耐量的功率器件，如何面对高压使用条件的要求，国内外各变频器生产厂商八仙过海，各有高招，因此其主电路结构不尽一致，但都较为成功地解决了高电压大容量这一难题。当然在性能指标及价格上也各有差异。如美国罗宾康（ROBICON）公司生产的完美无谐波变频器；洛克韦尔（AB）公司生产的Bulletin1557和PowerFlex7000系列变频器，德国西门子公司生产的SIMOVERTMV中压变频器；瑞典ABB公司生产的ACS1000系列变频器；意大利ANSALDO公司生产的SILCOVERTTH变频器以及日本三菱、富士公司生产的完美无谐波变频器和国内北京的凯奇、先行、利德华福公司和成都佳灵公司生产的高压变频器等。
本文对中高压变频器几种常用的主电路拓扑结构进行了分析比较，对不同电路结构的中高压变频器的可靠性、冗余设计、谐波含量以及dv/dt等指标进行了深入的讨论，并对中高压变频器的发展方向提出了自己的看法。
2功率器件串联二电平电流型高压变频器
美国洛克韦尔公司的中压变频器Bulletin1557系列，其电路结构为交直交电流源型，采用功率器件GTO串联的两电平逆变器。其控制方式采用无速度传感器直接矢量控制，电机转矩可快速变化而不影响磁通，综合了脉宽调制和电流源结构的优点，其运行效果近似直流传动装置。该公司可提供几种方案以满足谐波抑制的要求，如标准的12脉冲和18脉冲及PWM整流器，标准的谐波滤波器及功率因数补偿器，以使其谐波符合IEEE5191992标准的规定。图1所示为18脉冲整流器的Bulletin1557变频器的主电路拓扑结构图。
AB公司于近期推出新一代的中压变频器PowerFlex7000系列，用新型功率器件——对称门极换流晶闸管（SGCT）代替原先的GTO，使驱动和吸收电路简化，系统效率提高，6kV系统每个桥臂采用三只耐压为6500V的SGCT串联。
电流源变频器的优点是易于控制电流，便于实现能量回馈和四象限运行；缺点是变频器的性能与电机的参数有关，不易实现多电机联动，通用性差，电流的谐波成分大，污染和损耗较大，且共模电压高，对电机的绝缘有影响。
AB公司的变频器采用功率器件串联的二电平逆变方案，结构简单，使用的功率器件少，但器件串联带来均压问题，且二电平输出的dv/dt会对电机的绝缘造成危害，要求提高电机的绝缘等级；且谐波成分大，需要专门设计输出滤波器，才能供电机使用，即使如此其总谐波畸变THD也仅能达到4％左右。
输入端采用可控器件实现PWM整流，便于实现能量回馈和四象限运行，但同时使网侧谐波增大，需加进线电抗器滤波才能满足电网的要求，这也增加了体积和成本。
因为是直接高压变频，电网电压和电机电压相同，容易实现旁路控制功能，以便在装置出现故障时将电机投入电网运行。
3单元串联多重化电压源型变频器 美国罗宾康公司利用单元串联多重化技术，生产出功率为315kW～10MW的完美无谐波(PERFECTHARMONY)高压变频器，无须输出变压器实现了直接3.3kV或6kV高压输出；首家在高压变频器中采用了先进的IGBT功率开关器件，达到了完美无谐波的输出波形，无须外加滤波器即可满足各国供电部门对谐波的严格要求；输入功率因数可达0.95以上，THD<1％，总体效率（包括输入隔离变压器在内）高达97％。达到这么高指标的原因是采用了三项新的

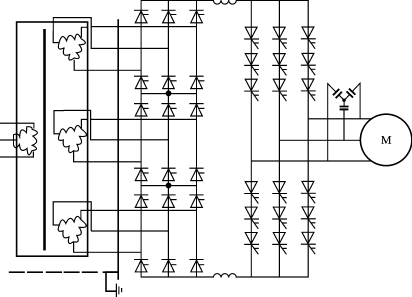

图1Bulletin1557变频器主电路结构图

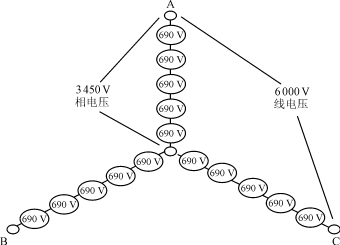

图2多重化变频器拓扑结构图

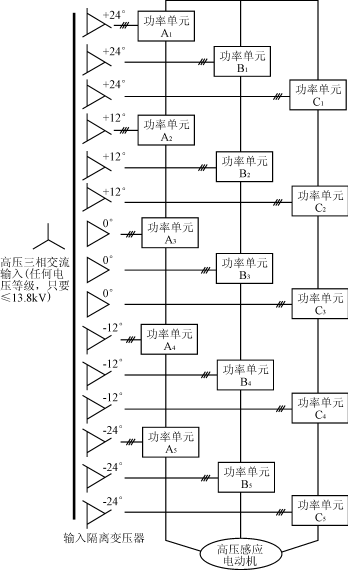

图3五功率单元串联变频器的电气连接
高压变频技术：一是在输出逆变部分采用了具有独立电源的单相桥式SPWM逆变器的直接串联叠加；二是在输入整流部分采用了多相多重叠加整流技术；三是在结构上采用了功率单元模块化技术。
所谓多重化技术就是每相由几个低压PWM功率单元串联组成，各功率单元由一个多绕组的隔离变压器供电，用高速微处理器实现控制和以光导纤维隔离驱动。多重化技术从根本上解决了一般6脉冲和12脉冲变频器所产生的谐波问题，可实现完美无谐波变频。图2为6kV变频器的主电路拓扑图，每组由5个额定电压为690V的功率单元串联，因此相电压为690V×5=3450V，所对应的线电压为6000V。每个功率单元由输入隔离变压器的15个二次绕组分别供电，15个二次绕组分成5组，每组之间存在一个12°的相位差。图3中以中间△接法为参考(0°)，上下方各有两套分别超前（＋12°、＋24°）和滞后（－12°、－24°）的4组绕组。所需相差角度可通过变压器的不同联接组别来实现。
图3中的每个功率单元都是由低压绝缘栅双极型晶体管（IGBT）构成的三相输入，单相输出的低压PWM电压型逆变器。功率单元电路见图4。每个功率单元输出电压为1、0、－1三种状态电平，每相5个单元叠加，就可产生11种不同的电平等级，分别为±5、±4、±3、±2、±1和0。图5为一相合成的正波输出电压波形。用这种多重化技术构成的高压变频器，也称为单元串联多电平PWM电压型变频器，采用功率单元串联，而不是用传统的器件串联来实现高压输出，所以不存在器件均压的问题。每个功率单元承受全部的输出电流，但仅承受1/5的输出相电压和1/15的输出功率。变频器由于采用多重化PWM技术，由5对依次相移12°的三角载波对基波电压进行调制。对A相基波调制所得的5个信号，分别控制A1～A5五个功率单元，经叠加可得图5所示的具有11级阶梯电平的相电压波形，线电压波型具有21阶梯电平，它相当于30脉波变频，理论上19次以下的谐波都可以抵消，总的电压和电流失真率可分别低于1.2％和0.8％，堪称完美无谐波变频器。它的输入功

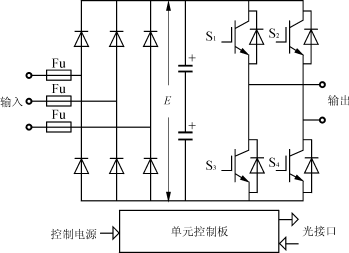

图4功率单元电路

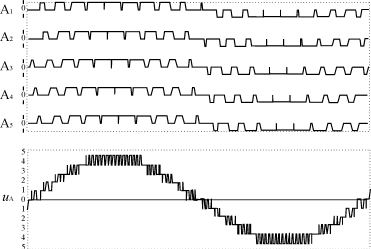

图5五功率单元串联输出电压波形
