为了从无线电信号中获取对方的信息而对通信信号进行搜索、截获、测量、分析、识别、监视以及对辐射源测向和定位，以获取其技术参数、功能、类型、位置和用途而构成的系统，称为无线侦察接收机系统。其中计算机软件系统是整个侦察接收机系统的重要组成部分，本系统中软件和硬件之间的数据传输是依靠网络进行的。
    本文在分析网络无线侦察接收机软件系统框架的基础上，结合wxWidgets库给出如何设计用户界面、如何利用wxMathPlot对接收到的数据进行画图、信号处理的基本方法，重点分析了如何解决网络接收数据时可能出现的“粘包”问题，最后给出了软件运行效果。

1 网络无线侦察接收机软件系统总体设计
    网络无线侦察接收机的总体设计如图1所示。硬件系统采集到的数据通过网络采用TCP／IP协议传送给信号实时显示系统。整个软件系统主要由以下几个模块组成：网络模块、GUI模块、信号处理模块、画图模块、存储模块。其中网络模块主要负责接收硬件发送的数据；GUI模块则负责与用户的交互；信号处理模块则主要负责对采集到的信号进行一定的处理，如功率谱估计、解调等；画图模块则需要将网络收到的数据实时显示在用户界面；存储模块则负责将收到的数据存储在电脑磁盘。其中GUI模块是整个软件系统的核心，其余各模块之间的信息传递则是通过GUI模块，GUI模块相当于一个信息中转站。

    目前支持C++进行GUI开发的软件包很多，主流的包括wxWidgets、MFC、QT等等。和其他GUI开发库相比，wxWidgets拥有丰富的并且开源组件，可以吸引众多人士对其进行改进，对其不断扩充和发展；为其所支持的各种平台提供几乎一致的GUI应用程序接口(API)。程序从一个平台换到另一个运行，只需要重新编译，链接相应的库文件即可。它提供了一个与平台无关的framework，所以程序设计时选用wxWidgets-2.8.0库进行GUI开发，编译工具使用的是codeblocks8．02。

2 关键模块设计
2．1 GUI模块的设计

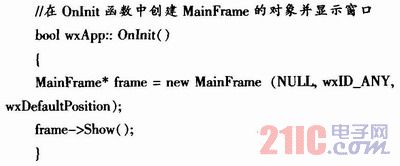

    Win32程序的main函数代表程序运行起点，对于wxWidgets程序，整个程序的执行即主线程开始启动，是从建立一个wxApp类的对象并调用其类成员函数OnInit()函数开始的。OnInit()函数中需要完成的工作则是创建程序窗口的实例。程序中使用的顶层窗口是从wxFrame(一个可以容纳其他窗口和控件的顶层窗口，通常拥有标题栏和菜单栏)派生出来的。

2．2 画图模块的设计
    信号处理的结果需要在界面上显示出来，如频谱图，星座图等。

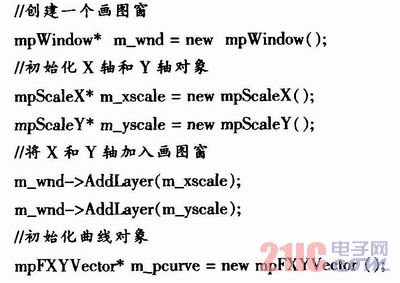

    wxMathPlot是一个用来画二维曲线的图形库。系统中主要使用该库绘制一些分析曲线，向用户展示分析结果(如频谱图)。wxMathPlot采用的也是类继承的方式。坐标轴和曲线都是以Layer的方式叠加在画图窗上的。
