本电源主要采用了Vicor公司的电源模块作为内核集成，并辅以简单的外围电路，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定性和可靠性。基本技术指标是输入电压220VAC±20%、输出DC +48V/20A、输出电压调整范围+49~+59V、效率≥80%、电压稳定度<0.5%、负载稳定度<1.5%、纹波电压Vp-p<0.5%，具有输出过压、限流、过温和短路保护。

　　工作原理

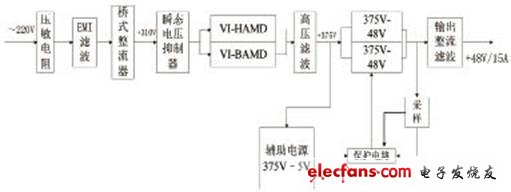

　　开关电源原理框图如图1所示。

　　▲▲ 图1 开关电源原理框图

　　交流输入

　　输入220V交流电压后，经过压敏电阻、EMI滤波、桥式整流器，瞬态电压抑制器转变成310V左右的直流电压输入功率因素校正电路。EMI滤波选用了Vicor公司配套的电源滤波器，可以有效降低电网的噪声干扰。

　　功率因素校正电路主要由Vicor公司的谐波衰减模块VI-HAMD、VI-BAMD以及高压滤波电路组成，其中VI-HAMD是谐波衰减驱动器，VI-BAMD是谐波衰减倍增器。由于谐波衰减模块内部具有功率因素校正电路，因此可以把功率因数提高到0.99，同时将输入的+310V电压提升到+375V，供给后级DC-DC变换电路和辅助电源。

　　高压滤波电路是由高压电解电容组成，它主要是将直流高压进行平滑滤波为后级变换储能。前级的压敏电阻器同瞬态电压抑制器一起构成了浪涌电压抑制电路，使模块所承受的交流输入浪涌电压不超过410V，确保模块不会被浪涌电压的冲击所损坏。

　　DC-DC变换及输出滤波

　　该部分主要是将+375V的直流高压转变为+48V的直流输出电压。DC-DC变换采用Vicor公司的V375A48C600AL模块两个并联使用来实现。

　　输出滤波是由高频电感和电容组成，它可以对直流脉动电压进行滤波，使之变成低杂音、低电磁干扰、高质量的直流输出。

　　辅助电源

　　将+375V电压转变为+5V的直流电压，给保护电路供电。
