由于工业环境对工业控制网络可靠性能的超高要求，工业以太网的冗余功能应运而生。从快速生成树冗余(RSTP)、环网冗余(RapidRing)到主干冗余(Trunking)，都有各自不同的优势和特点，控制工程师们可以根据自己的要求进行选择。为了更好地帮助大家了解和学习工业以太网冗余技术的特点，让我们首先回顾以下以太网设备的发展过程。

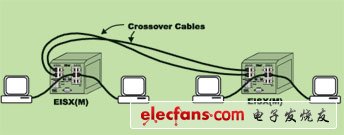

　　图1：采用STP或RSTP技术通过管理型交换机实现冗余网络。

　　集线器

　　相信绝大多数人都熟悉集线器。很多人使用这种简易设备去连接各种基于以太网的设备，如个人计算机、可编程控制器等。集线器接收到来自某一端口的消息，再将消息广播到其他所有的端口。对来自任一端口的每一条消息，集线器都会把它传递到其他的各个端口。在消息传递方面，集线器是低速低效的，可能会出现消息冲突。然而，集线器的使用非常简单——实际上可以即插即用。集线器没有任何华而不实的功能，也没有冗余功能。

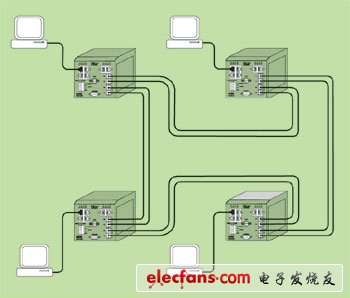

　　图2：用管理型交换机实现RapidRingTM环网连接，网络中断恢复时间小于300ms。非管理型交换机

　　集线器的发展产生了一种叫非管理型交换机的设备。它能实现消息从一个端口到另一个端口的路由功能，相对集线器更加智能化。非管理型交换机能自动探测每台网络设备的网络速度。另外，它具有一种称为“MAC地址表”的功能，能识别和记忆网络中的设备。换言之，如果端口2收到一条带有特定识别码的消息，此后交换机就会将所有具有那种特定识别码的消息发送到端口2。这种智能避免了消息冲突，提高了传输性能，相对集线器是一次巨大的改进。然而，非管理型交换机不能实现任何形式的通信检测和冗余配置功能。

　　管理型交换机

　　以太网连接设备发展的下一代产品是管理型交换机。相对集线器和非管理型交换机，管理型交换机拥有更多更复杂的功能，价格也高出许多——通常是一台非管理型交换机的3～4倍。管理型交换机提供了更多的功能，通常可以通过基于网络的接口实现完全配置。它可以自动与网络设备交互，用户也可以手动配置每个端口的网速和流量控制。一些老设备可能无法使用自动交互功能，因此手动配置功能是必不可缺的。

　　绝大多数管理型交换机通常也提供一些高级功能，如用于远程监视和配置的SNMP(简单网络管理协议)，用于诊断的端口映射，用于网络设备成组的VLAN(虚拟局域网)，用于确保优先级消息通过的优先级排列功能等。利用管理型交换机，可以组建冗余网络。使用环形拓扑结构，管理型交换机可以组成环形网络。每台管理型交换机能自动判断最优传输路径和备用路径，当优先路径中断时自动阻断备用路径。

　　管理型冗余交换机

　　高级的管理型冗余交换机提供了一些特殊的功能，特别是针对有稳定性、安全性方面严格要求的冗余系统进行了设计上的优化。构建冗余网络的主要方式主要有以下几种，STP、RSTP;环网冗余RapidRing?约癟runking?

　　1.STP及RSTP

　　STP(Spanning Tree Protocol，生成树算法，IEEE 802.1D)，是一个链路层协议，提供路径冗余和阻止网络循环发生。它强令备用数据路径为阻塞(blocked)状态。如果一条路径有故障，该拓扑结构能借助激活备用路径重新配置及链路重构。网络中断恢复时间为30~60s之间。RSTP(快速生成树算法，IEEE 802.1w)作为STP的升级，将网络中断恢复时间，缩短到1~2s。生成树算法网络结构灵活，但也存在恢复速度慢的缺点。

　　图3：用管理型交换机实现主干连接，网络中断恢复时间小于10ms。
