本文所讨论的系统基于RFID高频13.56 MHz的工作频率，针对目前逐步呈现集中化、规模化、工业化的洗衣工厂以及其服务对象如医院、宾馆等，可以大幅提高工业洗衣企业管理效率，降低管理过程中的错误率，最终达到有效管理、以管理促生产的目的。

　　1 系统工作原理

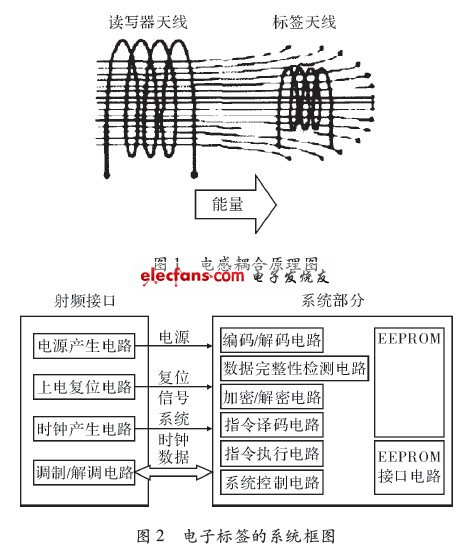

　　当系统在RFID高频13.56 MHz的工作频率工作时，电子标签与读写器之间的通信一般通过电感耦合的方式进行，即使用感应磁场进行能量传递和数据交换。其原理和变压器的工作原理相同，如图1所示。读写器天线产生一个电磁场，电子标签天线通过该电磁场感应出电压，以提供电子标签工作的能量。作为该系统的核心部件，RFID电子标签的系统框图如图2所示。

　　射频接口电路主要实现以下4个功能：

　　(1)从读写器的磁场中获取标签工作所需的能量。

　　(2)在电子标签刚刚进入读写器的电磁场范围时，产生上电复位信号，将整个标签系统复位。

　　(3)从阅读器的射频信号中分离出时钟信号，供电子标签系统使用。

　　(4)从阅读器的射频信号中解调数据信号，把标签产生的信号调制后反馈给读写器。

　　数字控制电路包括如下几个部分：

　　(1)编码/解码电路，实现两个功能：一是从射频接口电路解调出来的数据中解码出数据;二是将电子标签需要发送的数据经过编码后送给射频接口电路中的调制电路调制。

　　(2)数据完整性检测电路，数据在从读写器到电子标签的传输中可能出现传输错误，通过CRC校验产生电路负责检测数据是否正确。

　　(3)命令译码电路，电子标签用到很多命令，比如读命令、写命令、锁定命令等。指令译码电路负责将命令、命令标识和指令参数等从帧中译出。

　　(4)指令执行电路。

　　(5)系统控制电路。

　　存储电路包括EEPROM存储模块和EEPROM接口电路。电子标签中EEPROM用来存储数据。EEPROM接口电路负责完成地址译码和读写等操作。
