基于Zigbee技术的温室监控系统设计
来源:本站整理  作者:佚名  2011-07-04 11:29:28



摘要:文中基于Zigbee技术建立无线监控系统,设计实现了一种温室环境监控系统,用于对温室内的温度、湿度和光照强度的监控。阐述了监控单元的系统架构,重点探讨了基于Zigbee技术的无线监控网络的硬件设计、网络通信与数据传输控制协议实现、监控主机应用程序及接口等问题。该系统结构简单、成本低、功耗小,目前已经初步形成产品。
关键词:无线监控系统;zigbee;红外;湿度;步进电机

0 引言
    随着现代农业的发展,精良化农业生产的概念开始为大多人所接受,其中最有代表的就是温室大棚技术,温室大棚技术不但可以反季节生产农产品,而且还具有高产出、低虫害、无污染等众多优点。但大量引入温室大棚的同时,一系列的新问题也随之而来,如:单靠人力无法完成温室大棚内的温度、光照及灌溉等如此繁重复杂监控任务,因此国内外兴起了对温室大棚设施的远程监控系统的研究,其中无线通信技术的快速发展也为便捷、快速、远程的温室大棚监控系统实现提供了可能。近年来在国内外的市场上出现了众多采用GPRS技术的温室大棚监控设备,该技术和设备具有传输信息量大、可远程操控及具有较高的可靠性,但其设备造价和通信费都较高,因而很难得到广泛推广。因此笔者开发了一种基于Zigbee技术的温室大棚监控系统,该系统具有低功耗、低成本、高可靠性、低复杂度、安装维护简单和扩展性强等优点,为温室大棚监控系统的推广提供了一个不可多得的平台。

1 Zigbee无线通信技术系统结构
    Zigbee是符合IEEE 802.15.4标准的新兴无线网络通信协议,其发起组织Zigbee联盟于2004年底发布了最早的1.0版本规范,之后相继推出了Zigbee2006和Zigbee PRO两个升级版本。有关Zigbee的产品还大多处于研究阶段,但鉴于其众多的优点,相信不久,基于Zigbee技术的产品将会得到迅速普及应用。
1.1 Zigbee技术的主要特点
    1)低功耗。在低耗电待机模式下,2节5号干电池可支持1个节点工作6~24个月,甚至更长。
    2)低成本。通过大幅简化协议(不到蓝牙的1/10),降低了对通信控制器的要求。
    3)低速率。在2.4 GHz的工作频率下可提供250 kbps的原始数据吞吐率,满足低速率传输数据的应用需求。
    4)近距离。相邻节点之间传输范围一般介于10~100 m之间,在增加RF发射功率后,亦可增加到1~3 km。
    5)短时延。Zigbee的响应速度较快,一般从睡眠转入工作状态只需15 ms,节点连接进入网络只需30 ms,进一步节省了电能。
    6)高容量。Zigbee可采用星状、片状和网状网络结构,一个主节点可管理多达254个子节点。
    7)高安全。Zigbee提供了三级安全模式。
    8)免执照频段。采用直接序列扩频在工业科学医疗(ISM)频段。
1.2 Zigbee协议的系统结构

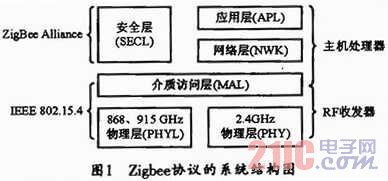

    Zigbee协议的系统结构如图1所示。



    本设计所采用的主控制器是由美国TI公司生产的CC2430无线单片机,该单片机承载了Zigbee技术的片上系统(SoC),属增强型的51单片机,是高度整合了的系统级射频收发器,其主要特点如下:
    1)芯片内部已经集成了相关的RF电路,因此外围接口电路比较简单。
    2)该芯片为增强型8051微处理器,内置看门狗、AD转换等模块,因此功能强大。
    3)该芯片价格低廉,外围电路简单,因此具有较低的开发成本。
2 系统硬件组成
    在本系统中,根据功能硬件组成可分为传感器终端设备和中央控制设备两大部分,终端设备实现对监控点的数据采集和滴灌开关、遮光板角度调节步进电机、日光灯和通风设备控制;中央控制设备则实现对各终端收集的数据进行处理比对和控制输出。
