通过式(4)反复试算可得到DT11/13 安全系数最合适范围是：1.0
4 仿真分析

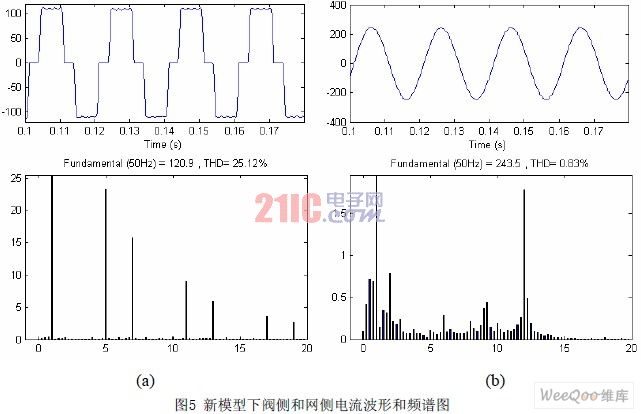

本文基于Matlab动态仿真工具Simulink下的电力系统工具箱Simpowersystem对图2系统进行仿真工作。仿真所用到的该实验平台交直流系统参数及新型换流变压器、传统换流变压 器参数因篇幅限制略.由图5(a)和图5(b)明显可知，新型换流变压器及其滤波系统可有效地将 主要次特征谐波抑制于阀侧，网侧绕组电流的畸变率大大降低。对比阀侧和网侧的电流频 谱图，新系统下的阀侧滤波方案可将换流器产生的5、7、11 和13次主要次特征谐波有效地 抑制于阀侧，且变压器原边出线端的谐波含量远低于国家标准，进一步说明该文基于感应滤 波机理的滤波器的优越性和可行性。
5 结 论
(1) 本文提出了一种利用变压器电磁感应原理在副边绕组间实现谐波磁势平衡的谐波 抑制新方法－感应滤波；通过对其谐波抑制机理分析，给出了感应滤波对变压器阻抗和配套 滤波装置的阻抗要求；
(2) 本文以实验室建立的新型直流输电系统平台为研究对象，对新系统下阀侧双调谐滤 波器进行了参数设计， 通过实验验证了新型滤波方式的有效性，揭示了新型滤波方式及基 于新型换流变压器的直流输电系统所具有的优越性。
本文作者创新点：1. 提出了一种利用变压器电磁感应原理在副边绕组间实现谐波磁势 平衡的谐波抑制新方法－感应滤波；2. 由于该双调谐滤波器安装于交流网侧母线中，考虑 到其与系统阻抗的影响，为此引入了安全系数的概念对滤波器的元件参数进行修正，使该双 调谐滤波器在11、13 次谐波频率下略呈感性，使其避免与系统发生谐振，防止谐波放大。
