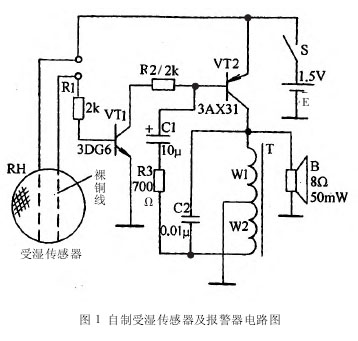

本电路可用于婴儿尿布受湿报警。其受湿传感器几乎人人能自制，只要把两根相互隔开的裸铜线，并排布置在棉尿布下，受湿传感器就算作成了。如图 1 所示。

图 1 中，VT2 和变压器 T 绕组组成自耦变压器反馈式音频振荡器。振荡频率主要由变压器电感和电容器C2 决定。

调节电阻器 R3 则可改变反馈量，获得悦耳的声响。

VT2 是电子开关电流放大器。把受湿传感器如图 1 所示接到 VT2 的基极。

RH干燥时，两裸铜线是绝缘的，所以 VT2 是截止的，扬声器不响。

如果尿布被幼儿尿湿，由于尿水是导电的，所以受湿传感器两端电阻值会立即下降到 100 kΩ 以下，从而产生l O μA以上的基极电流使 VT1 导通，VT2 也相继工作，于是扬声器便发出了报警声。

当尿布洗净晾干后，RH两端阻值大于 200 kΩ，再装上电路，扬声器（B）就不会鸣叫了。
