1. 压电晶体扬声器声控电灯

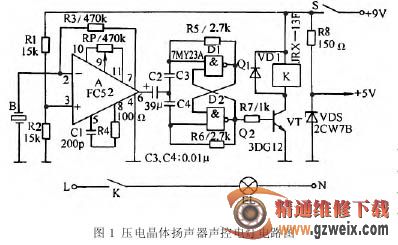

图1中，集成运算放大器A及其外围元件组成高增益音频放大器，以便将声频信号(由压电晶体扬声器 B 转换而来)进行放大。双与非门电路D1、D2等构成双稳态触发器。晶体管VT主要用于将触发器输出的脉冲进行放大，以驱动继电器K动作，使控制电路中的电灯点亮或熄灭。

2. SK—I 声控电动机开关电路

声控电路的核心部件是电声器件，它是一种声电换能器———传声器，俗称话筒，旧称微音器、麦克风。它有动圈式、电容式、碳粒式、压电式等多种形式。上例用的是压电式，这例用的是电容式话筒，其外形如图 2(c)所示。接线方法如图 2（d、e）所示。

SK—I 为声控集成电路，其内部由信号接收放大器、延时整形器、选频器、触发器和输出驱动器五部分电路组成。其管脚排列如图 2（a）所示。

SK—I 亦可用于光控、气敏控、磁控等多种敏感元件的自动控制电路，只需将敏感元件的信号加在 SK—I 的①脚即可。

作为声控电路，如图 2（b）所示。须调整电位器 RP，使 SK—I 的①脚电位略高于 E/2，这时声控灵敏度最高。必须强调的是：不论使用何种敏感元件，在无信号输入前，都要设法使 SK-I①脚电位高于 E/2，即要使输入端偏置电阻的阻值，接近并稍小于敏感元件阻值的内阻。在使用本电路前，首先要了解一下敏感元件的内阻，再确定 RP 的标称阻值，一般来说，RP 的阻值可大于敏感元件内阻的 1／3～1／2 以上。如采用光敏二极管代替图 2（b）中的话筒 B，RP 可取 200～300kΩ。图 2（b）中负载为电动机(电感性负载)，所以在负载上跨接一只 0.33～0.1 μF 的电容即可。

3. SK—I 声控电动机正、反转电路

图 3 中的电动机是直流玩具电动机，RP 是用于调节声控灵敏度的电位器，B 为驻极体电容话筒，其型号为 2CZl7 或 2CZl8(其他型号的也可)。

工作过程是：电路接通电源之后，声控集成电路SK—I 的④、輰輥訛脚均呈高电位状态，晶体管 VT2 因反偏而 截 止 ，VTl因基极获得正向偏置电压而导通，M 获电，此时电路 A 端为正，B 端为负，电动机正转 并 持 续 下去。当有人在距话筒 B 几米至十几米时喊(或吹哨)，驻极体电容话筒将音频信号转变为电信号，触发 SK—I 电路翻转，这时④、輰輥訛脚为低电位，于是 VT1 因反向偏置而截止，VT2获正向偏置而导通，A 端为负，B 端为正，从而使电动机反向运转并持续下去，直到下一个声音信号到来才改变电动机的运转方向。
