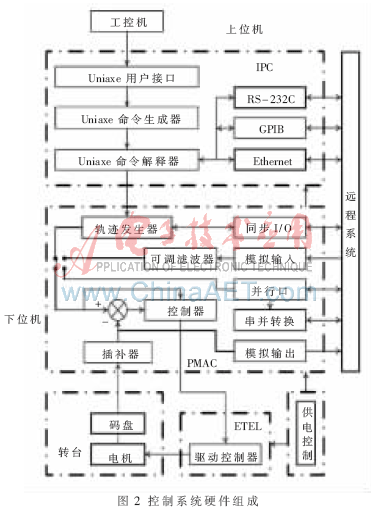

其中上位机主要根据控制规律进行计算、处理、逻辑判断和存储，实现转台控制的集中监控、综合管理，主要实现系统实时在线综合管理、性能检测、安全保护及监控管理以及数据采集与处理功能。在转台系统运行过程中，上位机完成转台系统性能参数的图形显示、数据处理，得出系统工作所必需的指令和参数。由于工业控制计算机抗震性和抗干扰能力强,工作可靠性高，目前被广泛用于现场数据采集处理及伺服系统的上位计算机。本系统采用研华工控机作为上位机，集中控制多套伺服系统。
　 下位机是转台控制系统的直接控制级，构成转台内、中、外框三个独立的伺服控制回路。下位机完成伺服控制系统的数据采集与处理、控制律的实施并实现与上位机实时通信。本系统中下位机由PMAC充当，PMAC控制卡通过标准总线与上位机相联，码盘等测速或测角机构通过PMAC上的DD接口传递位置、速度等信息，经PMAC处理，并按上位机给出的控制要求通过PMAC上的DA接口输出合适的电平信号控制转台上的电机运动，从而构成控制闭环。
　 另外，PMAC通过总线向上位机交换报告转台位置、运行安全等信息，并从上位机获得程序运行所需要的命令，如程序开始、结束和系统复位等。由于PMAC自身的特性，使诸如码盘信号换算、行程限位等功能可以很方便地实现，且PMAC的可编程特性使系统具有很强的扩展能力，整个系统构成要比普通的上下位机系统显得简单实用。而PMAC的使用也使系统更具通用性，只需作少量调整即可应用于其他设备。
4 运动控制系统软件设计
    本课题中下位机选用PMAC运动控制卡。该运动控制卡是现在使用的比较普遍、可靠性很高的多轴运动控制器，它的核心硬件是DSP与FPGA，提供运动控制、逻辑控制、数据采集、信息处理、同主机交互等强大的资源，其最大的特点是软硬件的开放性。PMAC可以通过执行软件（PEWIN）实现各种控制的基本操作及系统调试，从而实现执行运动程序、执行PLC程序、伺服环更新、资源管理等主要功能。
　 对于转台的控制系统，系统功能实现实际由工控机和PMAC卡共同分担完成，运动控制软件包括2个部分：工控机主要完成人机界面、系统任务管理、视频显示、方位角度计算与发送等功能；MAC卡主要实现所要求的运动控制、I/O管理、PLC等功能。
４．1上位机控制软件的开发
　 对于转台控制系统上位机的工控机,基于WindowsＸＰ操作系统，利用VisualC++6.0开发系统开发了转台运动控制系统软件，具有视频显示、转台控制方式选择、转台运动状态显示、GPS信号显示、异常报警等功能，利用下位机封装好的各类运动控制函数和参数设置功能函数，在上位机软件开发时实现“下位机透明”式的开发，使上位机界面开发以及和其他功能集成时无须关注运动控制层的细节，从而更着重于其他方面功能的实现。
４.2下位机控制软件的开发
　 下位机控制系统中PMAC卡上集成了丰富的运动控制指令和算法，为转台的运动控制提供了方便，对于转台控制下位机软件的开发，充分利用PMAC卡的开放性，主要包括位置伺服模块、PLC监控模块等，位置伺服模块可通过设置PMAC卡内部PID参数实现，PLC监控模块用于实时提取转台运行状态信号，包括当前的运行方位、运行速度及是否都达到位置限位等,主要包括PMAC的设置和PMAC运动程序的编写。
４.3 工控机与PMAC卡的通信软件
　 外部信号通过计算机串口送入工控机，转换成方位角度后送入PMAC卡，转台的运动方位信息实时通过工控机进行显示，同时，各种控制指令也是通过工控机传给PMAC卡，从而实现各种控制目的，本系统利用PMAC卡提供的PCOMM32通信套件，采用动态链接库方式，便于上下位机软件的模块化和封装并使得上位机编程环境的选择更加自由。
　 本课题以PMAC卡为核心对三轴转台的硬件及软件进行了设计，通过PMAC构建转台控制系统，具有实时能力强、系统稳定、易操作等优点。将PMAC作为转台的控制器在理论和实际上都是可行的，使系统设计和应用程序的设计大大简化，设计者只需要较少的代码就可以达到目的。另外，当整个系统投入使用并进入维护阶段，采用PMAC这样的标准部件也减少了软／硬件维护的困难,作为三轴转台的改造设计是一个非常好的方法。
