EV3000的参数定标说明如下：
    1)频率的定标为1：100。欲使变频器以50 Hz运转，则主设定应为1388H(5 000)。
    2)时间的定标为1：10。欲使变频器加速时间为30 s，则功能码设定应为012CH(300)。
    3)电流的定标为1：10。若变频器反馈电流为012CH，则该变频器当前电流为30 A。

3 监控系统软件设计

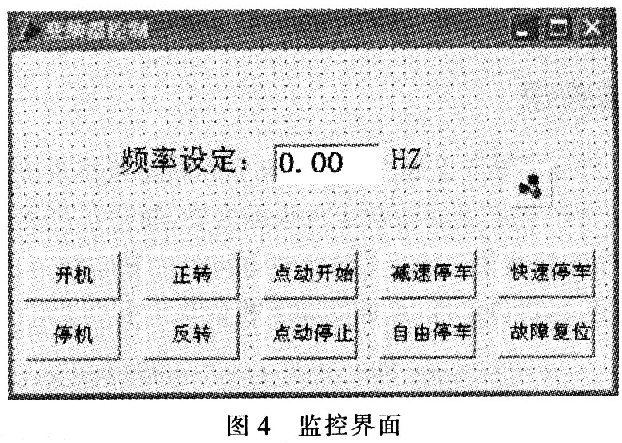

    软件设计基于Windows平台的可视化集成开发工具Delohi软件，利用Delphi的第三方提供的Spcomm控件，可简单便捷地实现应用程序的串行通信。Spcomm主要属性方法包括：1)CommName：设置串口；2)BaudRate：设置波特率；3)Paritv：奇偶校验位；4)ByteSize：设定的字节长度；5)StopBits：停止位；6)Startcomm方法，用于打开串口；7)StopComm方法用于关闭串口；8)WriteCommData方法用于将一个字符串发送到写进程。监控界面如图4所示。

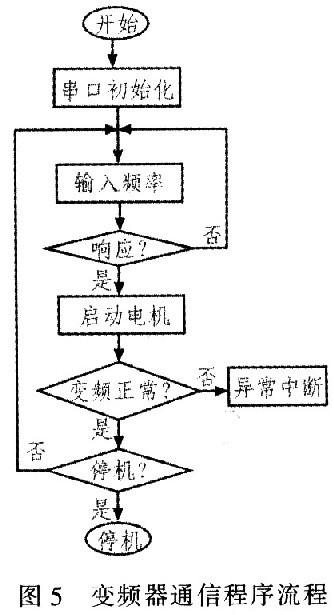

    监控程序界面主要用于用户和变频调速系统之间交互。通过此界面，用户一方面可以方便地控制电机动作，另一方面，也可实时监控变频调速器的一些比较重要的参数，如电流、频率、电机的转矩及转速等，观察其运行状况是否正常。在计算机通信前必须对串口进行初始化，而且参数要与变频器参数相同，否则不能通信。变频器通信程序流程如图5所示。
