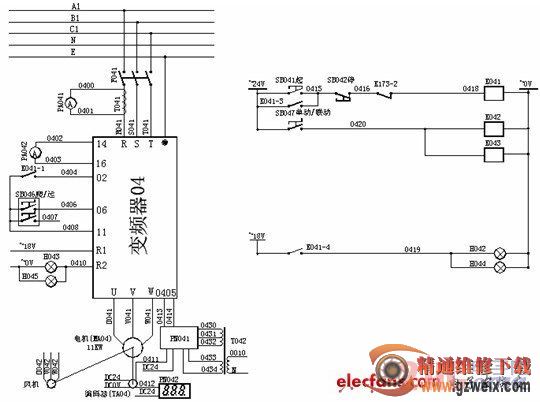

图3 纸机电气控制原理图
3.2 系统的软件设计与功能实现
程序模块化结构设计，各种功能以子程序结构适时调用实现;程序采用循环扫描方式对速度链上的传动点进行处理，提高程序执行效率;程序设计通用性强，并具有必要的保护功能和一定的智能性。主程序的流程如图4示。
图4 主程序流程图
3.2.1速度链设计
(1) 速度链结构设计。速度链结构采用二叉树数据结构算法，先对各传动点进行数学抽象，确定速度链中各传动点编号，此编号应与变频器设定的地址一致。即任一传动点由3个数据(“父子兄”或“父子弟”)确定其在速度链中的位置，填入位置寄存器相应的数值。由此可构成满足该机正常工作需要的速度链结构。
(2) 算法设计。速度链的设计采用了调节变比的控制方法实现速度链功能,把压榨作为速度链中的主节点，该点速度即纸机的工作车速，调节其速度即调节整机车速。其它各分部点的速度由该点车速乘以相应的变比得到。由PLC检测其它分部车速调节信号，通过操作该部增、减按纽的操作改变其速比，则改变相应分部的车速。
3.2.2 负荷分配设计
该纸机传动结构上有柔性联结的传动点，烘缸部和压榨部。它们之间不仅要求速度同步还需要负载率均衡，否则会造成一个传动点由于过载而过流，而另一传动点则由于被带动而过压，影响正常抄纸，甚至可能撕坏毛布，损坏变频器、机械设备。因此这两个传动部分的传动点之间需要负荷分配自动控制。
负荷分配工作原理：假设P1e、P2e为两台电机额定功率，Pe为额定总负载功率，Pe= P1e+P2e 。P为实际总负载功率，P1、P2为电机实际负载功率，则P= P1+ P2。系统工作要求 P1=P*P1e/Pe ，P2=P*P2e/Pe，两个值相差≤3%。
由于电机功率是一间控制接量。实际控制以电机定子转矩代替电机功率进行计算。
PLC采样各分部电机的转矩，计算每一组的总负荷转矩，根据总负荷转矩计算负载平衡时的期望转矩值。计算平均负荷转矩方法如下公式所示。
其中： ML1 、ML2 是压榨、烘缸电机实际输出转矩;
Pe1 、Pe2 是压榨、烘缸台电机额定功率;
M 为负荷平均期望转矩
PLC通过Modbus总线得到电机转矩，利用上述原理再施以PID算法，调节变频器的输出，使两电机转矩百分比一致。即完成负荷自动分配的目标。
设置最大限幅值，如果负荷偏差超过该设定值，要停机处理，以防机械、电气损害发生。负荷分配控制实现的前提是合理的速度链结构，使负荷分配的传动点组处于子链结构上，该部负荷调整时，不影响其它的传动点，因此速度链结构是采用主链与子链相结合的形式。
3.3 系统网络组态与通讯
本系统通过STRP7软件实现网络组态，用STEP7创建一个项目，先选择PLC的类型，并添加MPI总线、操作屏、工控机、并为变频器分配网络地址。
在该系统中上位机、PLC属于第一类主站(DPM1)，主要完成总线通信控制和管理。操作屏属于第二类主站，主要完成各站点的数据读写、系统配置、故障诊断等。操作屏用SIEMENS的ProTool软件设计上位机采用SIEMENS的WINCC软件设计，实现上位机对整机系统的实时监控。
