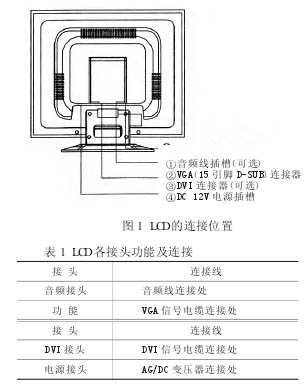

LCD（液晶显示器）的连接位置如图 1 所示，各接头的功能及连接见表 1 所示。

其具体连接方法如下：

（1)在将显示器连接到计算机上之前，必须关闭计算机与数字电源；

（2)将 VGA 或 DVI 信号电缆的一端连接到计算机相应连接处，锁紧连接螺钉，确保连接牢固；

（3)将变压器的电源线连接到液晶显示器后端的 DC 插口中；

（4)电源电缆的母头端必插到 AC 变压器中；

（5)将电源线的公头端插到墙上的电源插座上；

（6)开启计算机电源及显示器电源。

特别提示：为了防止 LCD 显示器意外损坏，在安装时需在 AC 变压器与墙上的电源插座之间增设防突变的电源保护装置，以防止电流突然的变化对 LCD 显示器造成不良影响。电力突然改变会导致 LCD 损坏。
