②图 2(c)（图见上期）为电源控制电路内部过压

保护电路，如：STR—S6709、MC44608、TDAl6846、KA3S0680RFB、KA3S0880RFB、TDA4605 等电源控制电路（或电源厚膜电路），其内部设有过压检测电路，对开关变压器低压绕组或反馈绕组的电压进行检测，当被检测的电压高于设计值时，保护电路启动，迫使振荡电路停振或切断开关管的激励脉冲。由于厚膜电路内部的保护检测电路具有逻辑控制功能，其检测和保护功能更精确、可靠。

3. 欠压保护电路

有的电源厚膜电路内部保护检测电路还具有欠压、失压保护功能。当被检测的电压低于设计值时，保护电路也启动，迫使振荡电路停振或切断开关管的激励脉冲。由于负载或电源短路也会引起开关电源输出电压下降，因此该保护电路同时具有过流保护功能。少数分立元件开关电源，也设有欠压保护电路，当开关电源输出电压降低到设计保护值时，欠压保护电路启动，将开关管的基极脉冲短路。

4. 倍压整流过压、欠压保护电路

为了适应 AC ll0 V 和 AC 220 V 的市电电源，很多彩电采用了全波和倍压整流切换电路。市电为 AC110 V 时，整流、滤波电路工作于倍压整流状态；市电为 AC 220 V 时，整流、滤波电路工作于全波整流状态。为了防止倍压整流控制电路误动作，而损坏开关电源电路元件，特别是防止在 AC 220 V 的市电电源时，错误地工作于倍压整流状态，致使开关电源供给电压升高一倍，造成开关电源元件过压而大面积损坏。很多采用倍压整流电路的电视机，大多设有检测保护电路。当倍压整流控制电路发生故障，而引起整流、滤波电路输出电压过高或过低时，保护电路动作，切断开关电源的市电输入电源，达到保护的目的。

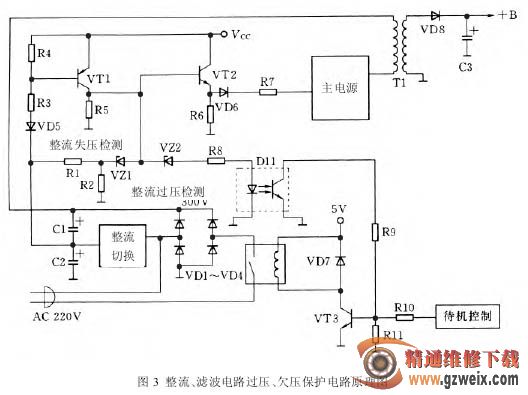

图 3 是常见的倍压整流检测保护电路。该保护电路分两部分：一是由 VD5、R3、R4、VTl、VT2、VD6、R7 构成的整流失压检测保护电路；二是由 R1、R2、VZl、VT2、VD6 和 VZ2、R8、D11 构成的整流过压检测保护电路。

整流失压检测保护电路：主开关电源的市电整流、滤波电路正常时，其滤波电容 C1、C2 的中间应为整流电压的一半，当市电为 AC 220 V 时，C1 正极的电压为300 V，C1 负极的电压为 150 V 左右。VTl 的集电极Vcc 电压为 20 V 左右，VTl 基极的 VD5 反偏截止，对开关电源不产生影响；当市电整流、滤波电路发生开路、短路、漏电故障，引起整流后的电压降低或为 0 V 时，VD5 正偏而导通，VTl 导通，其集电极电压分两路：一路为 VT2 提供正向电压，VT2 导通，通过 VD6、R7 迫使开关电源停止振荡；另一路使稳压二极管 VZ2 击穿，经 R8 加到“光耦”D11 的发光二极管上，“光耦”导通，把待机控制电路 VT3 的基极电压拉低到 0 V，使 VT3截止，进入保护待机状态。

整流过压检测保护电路：主开关电源的市电整流、滤波电路正常时，其滤波电容 C1、C2 的中间应为整流电压的一半，当市电为 AC 220 V 时，C1 正极的电压为 300 V，C2 正极的电压为 150 V 左右。该电压经R1、R2 分压后的电压低于稳压二极管 VZl 的稳压值，使 VZl 截止，VT2 反偏截止，对开关电源不产生影响；若全波倍压切换电路发生故障，当市电为 AC 220 V 时错误的变成倍压整流状态，就会引起输出电压过高，击穿开关电源元件。但此时，C2 正极的电压也会升高，该电压经 Rl、R2 分压后，远大于 VZl 稳压值而击穿，其击穿后的电压分两路：一路为VT2提供正向电压，VT2导通，通过 VD6、R7 迫使开关电源停止振荡；另一路使稳压二极管VZ2击穿，经R8使“光耦”D11内部的发光二极管导通，通过光电耦合，光敏三极管饱和导通，将开 / 关机控制管VT3 基极的高电平（开机状态）拉低，致使 VT3 截止，继电器断开，切断去往主电源的市电，进入保护待机状态。
