1．故障检测卡的结构和作用

    故障检测卡（POST CARD）又称“故障诊断卡”，是由预置有软件数据的控制、驱动芯片、数码管、发光二极管及其他元件构成的一块专用于维修电脑主板时作故障诊断的板卡。它以发光二极管的亮／灭或闪烁、数码管所示代码的含义来指出主板故障所在的部位，再结合“器件置换法”，即用一个好的器件去替换被怀疑的器件，就能很快确定电脑主板上发生故障的位置及器件，使主板维修中最困难，也是主要的故障判断环节变得简易而快捷。因此，它也是维修人员的得力“助手”，维修主板不可缺少的必备工具之一。

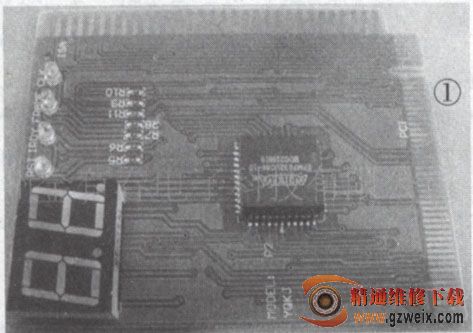

    目前市面上出售的故障检测卡有很多不同的品牌，都是由不同的电脑维修部门和厂商自行开发、推出的，使用的方法都基本相同。但因使用的芯片各异，软件数据设置的不同，所以故障代码的含义也就各不相同，均在所附的使用说明书中有介绍。本文讲述的故障检测卡是由成都江潮电脑维修公司自行开发设计的。使用了三块型号为ATF16V8B-15PC的20脚双列直插式芯片、17只10kΩ电阻、7只发光二极管和两位数码管。结构简单、故障率低，接插部位的铜箔片采用镀金工艺，较为经久耐用。该故障检测卡见图1所示。

    2．故障检测卡的使用

    (1)被检测的主板要为故障检测卡提供电源，检测卡才能工作。所以，故障检测卡一般主要是针对能够通电，但通电后不能工作或工作不正常的主板。对于不通电的主板，首先应排除ATX电源的故障，其次应检查开机控制电路。维修中置换一个好的ATX电源或者将ATX电源20针输出插头的绿线和黑线短接，观察其风扇是否转动即可很快作出判断。

    (2)故障检测卡是插在受测主板的PCI插槽上进行故障诊断的（因为PCI总线中的地址／数据复合线既直接体现CPU、北桥以及内存一线的工作状态，又反映出南桥及I/O芯片一线的数据传输是否正常），在插入检测卡之前，应检查欲使用的PCI插槽是否长期闲置不用而氧化、脏污。防止插入后因接触不良而使检测卡不能正常工作，发生误判。对于这样的PCI插槽，可用牙刷蘸香蕉水擦洗后再使用。

    (3)在拔、插置于PCI插槽上的敌障检测卡时，应使主板断电，即不能带电拔、插故障检测卡，防止损坏主板上元器件。这在维修时可使用连接在“专用电路”加长线上的电源开关（手执按键式）来进行电源的通／断控制。
