长虹ZLM75G机芯液晶彩电主板维修图解(中)
来源:家电维修  作者:佚名  2019-03-04 09:10:34



      二、主板部分

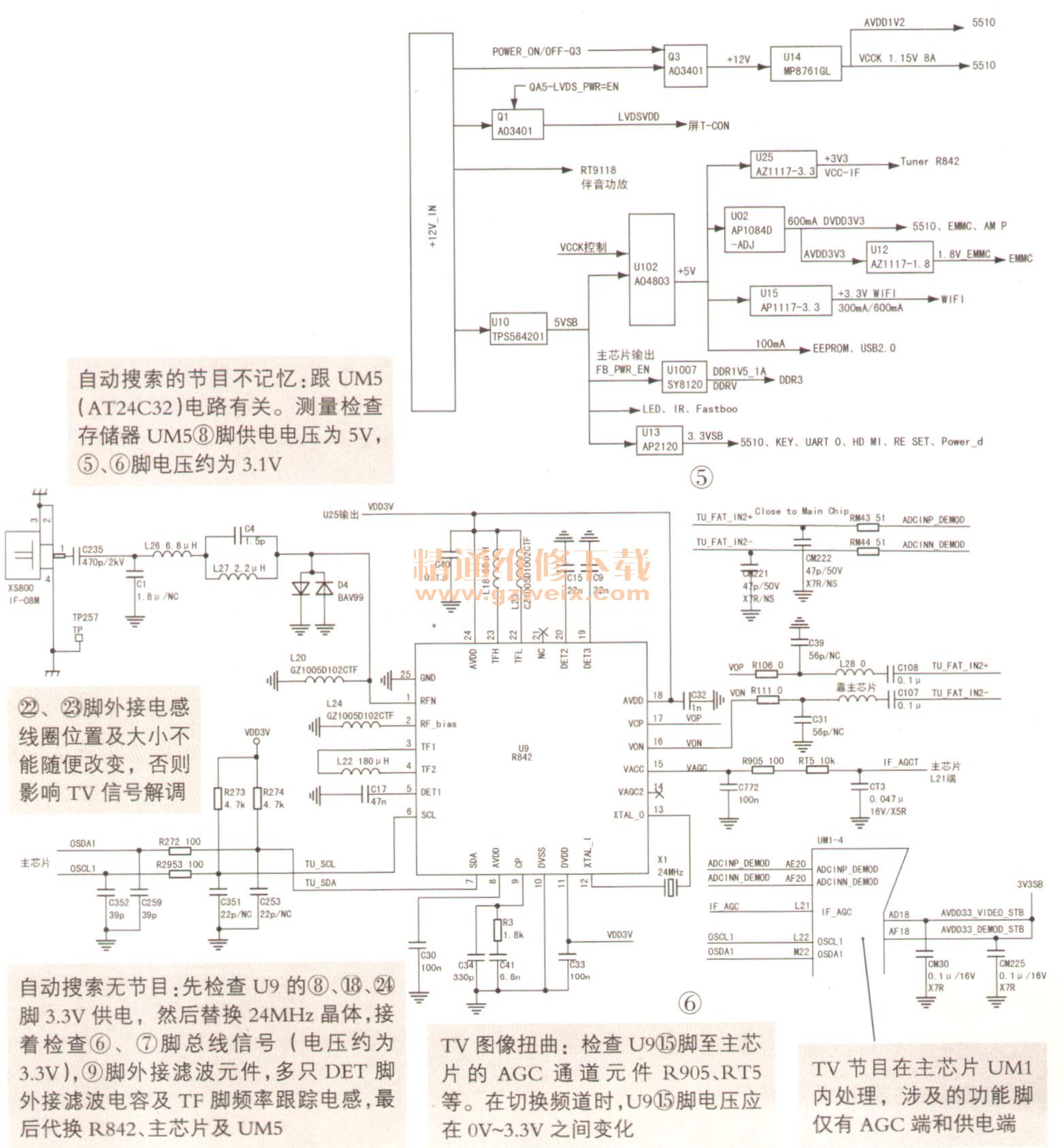

    主芯片MT 5510(UM1)集成微处理器及音视频处理电路,内置1GB DDR,对各信号源进行视频解调、格式转换、音频ADC转换、数字音频处理、多媒体解码,输出LVDS上屏信号,输出音频信号去伴音功放。信号处理电路的电压走向如图5所示。

    1.RF信号处理
    RF信号的接收由U9(1Z842)完成,如图6所示。U9①脚为RF信号输入端,②脚为RF电路偏置电压形成滤波端,5、19、20脚为解调器电源去耦端,③、4、22、23脚为频率跟踪滤波器输出端,9脚为PLL锁相环平滑滤波端。

    2.AV信号

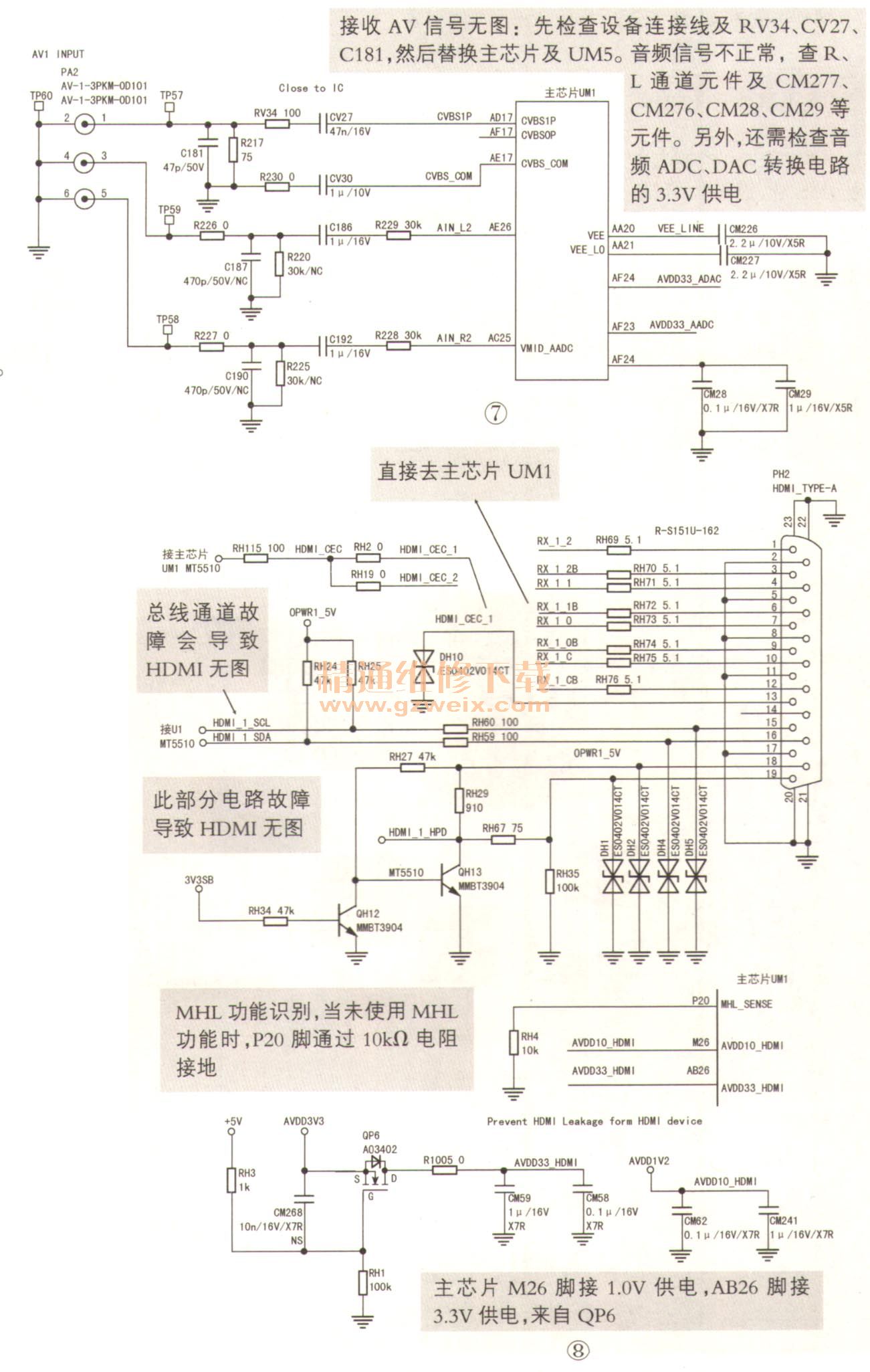

    AV信号从插座PA2进入主板,经RV34、CV27耦合至UM1。音频信号R、L接UM1的AC25脚、AE26脚,如图7所示。

      3.HDMI

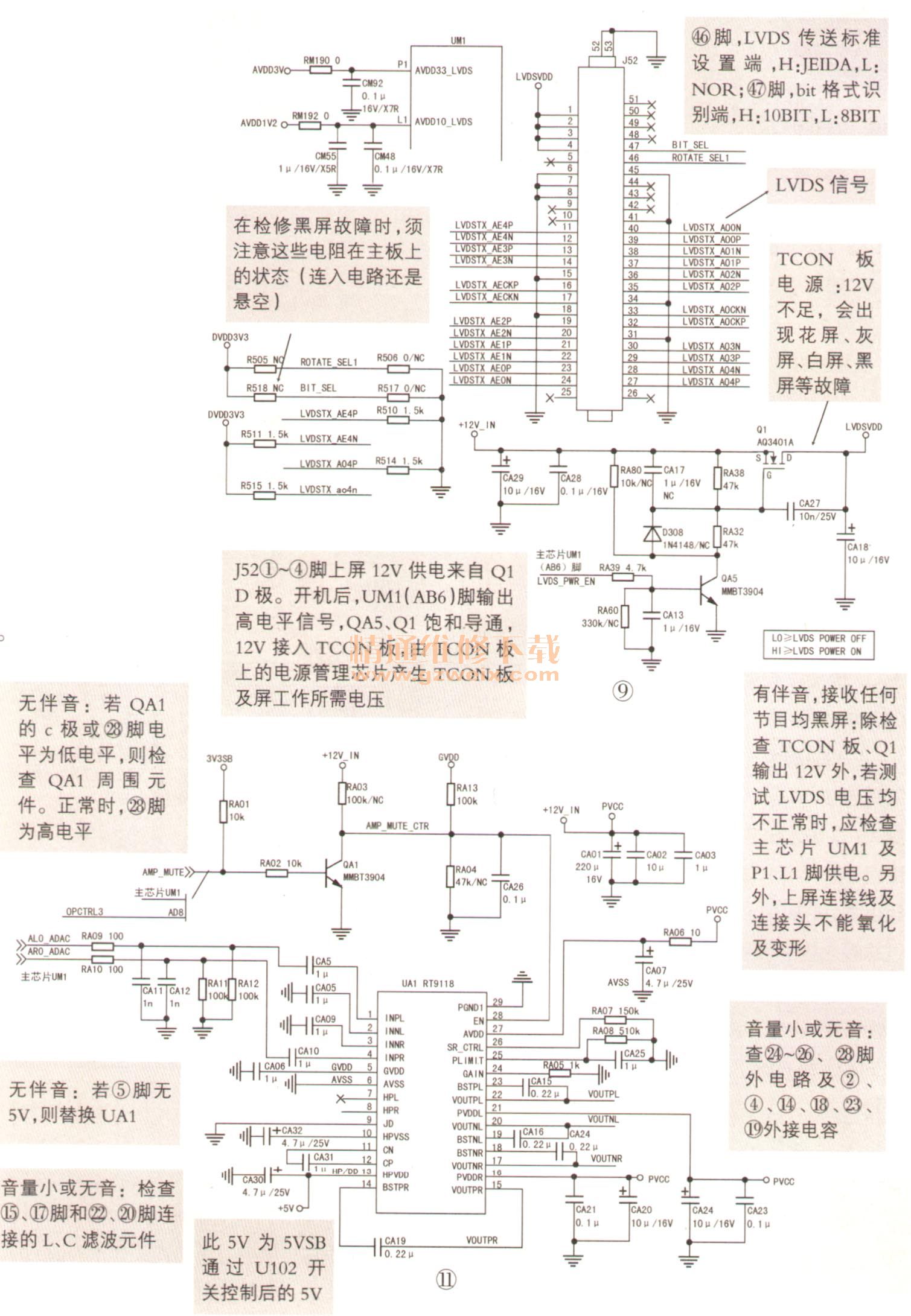

    该机接收两路HDMI信号,图8为接口PH2外围电路,PH3接口电路与图9基本相同,不同处在于PH3接口中将②脚和14脚可用于boot丢失后通过两端外接升级工具对系统进行软件写入,传送一对U0TX2、U0RX2信号。
