一、水位开关

    水位开关是波轮式全自动洗衣机控制洗涤桶中水量的电气元件，水位开关主要由杠杆、导管、调节螺钉、压力弹簧、凸轮、顶芯、开关小压簧、动簧片、塑料盘、橡胶膜、气室、压力软管（导压管）、连接套、气嘴、常开触点、常闭触点组成，如图1所示。

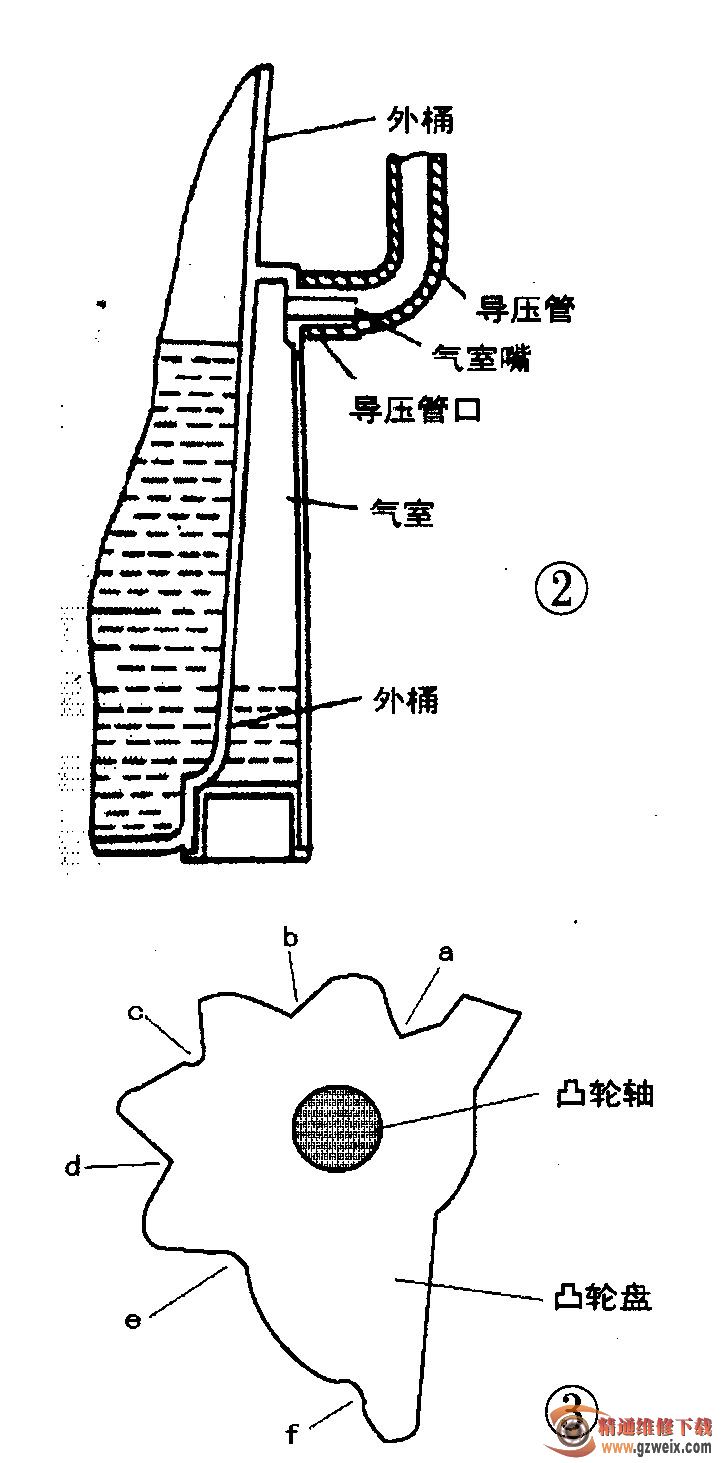

    水位开关通过导压管（压力软管）与洗衣机外桶上的气室连接，而气室是与外桶底部连通的，如图2所示。在洗衣机洗涤工作过程中，当进水电磁阀向洗涤桶内进水时，桶内的水面会不断地升高，在它超过外桶底部的气室入口时，气室内的空气被压缩，气压也随着增大，水位开关内的橡皮膜被气压推动逐渐向上运动，带动水位开关内部触点通断；当排水时，桶内的水位逐渐下降，气压也随之下降，当压力下降到水位开关的触点复位点时，触点动作，接通脱水电路，开始脱水。

    水位开关凸轮轴的顶端装有水位旋钮，用户可以通过拧动旋钮来设定水位，当凸轮轴转动时，凸轮的a,b,c,d,e,f六个点分别与杠杆接触，如图3所示。杠杆在不同位置时压力弹簧的压力也不相同，开关闭合点和复位点也不相同，因此形成高、中、低等不同的水位，同时水位开关还设置了补进水功能，若开始洗涤后，用户感觉水位不够，可以将旋钮拧到“补进水”位置，就开始补水，手松开后，停止补水。

二、水位传感器

    带有模糊控制的电脑全自动洗衣机多采用水位传感器来控制水位，水位传感器与水位开关的作用相当，能更加准确地控制水位，一般具有10挡水位或15挡水位，而水位开关最多只具有三四挡水位，因此水位传感器在电脑全自动洗衣机中被越来越广泛采用。

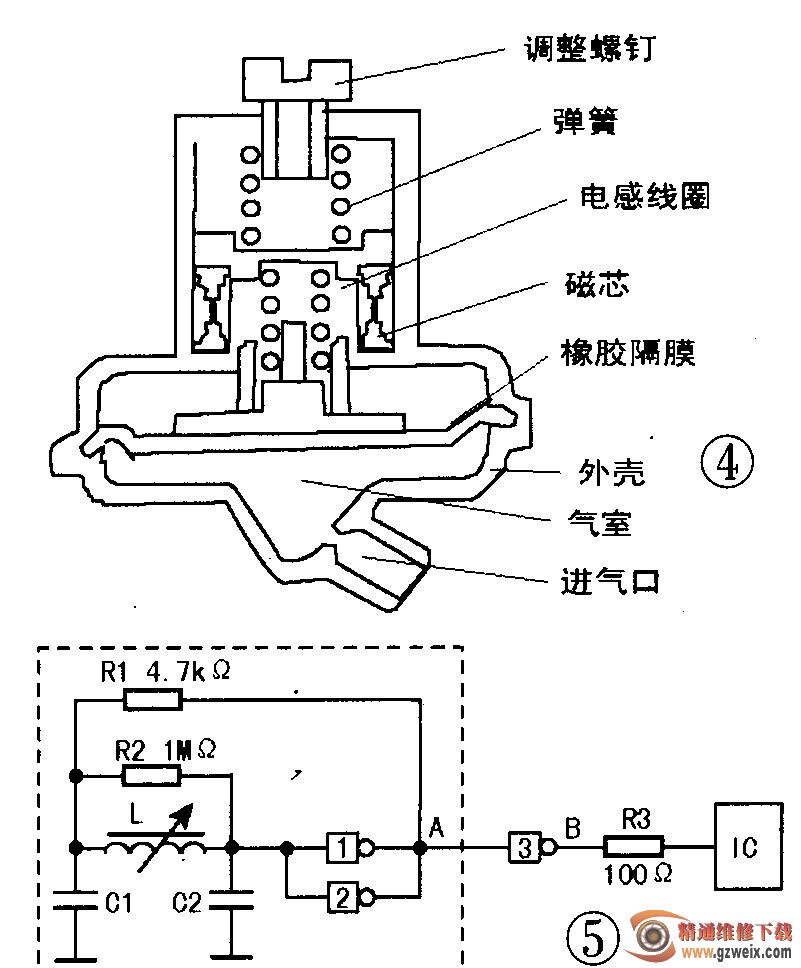

    水位传感器的结构如图4所示，橡胶隔膜的作用是密封气室；弹簧的作用是以一定的弹力压在橡胶隔膜上，将橡胶隔膜的非线性变化转变成磁芯的线性位移变化，同时对磁芯的抖动现象起阻尼作用；磁芯的作用是在周围产生磁场，通过它上下的移动来改变电感线圈的电感量。电感线圈与电容组成LC振荡电路，如图5所示，通过电感线圈电感量的变化，改变其振荡电路的振荡频率；调整螺钉可以调整水位传感器的精度。

    电路中虚线框内的元件安装在水位传感器外壳上，虚线框内电路由反相器1,2，电阻R1,R2，电容C1,C2，电感线圈L组成基本LC振荡电路，反相器3将振荡电路输出的非数字脉冲信号，送到单片机IC中。反相器1-3是数字电路，输入端为高电平时，输出端为低电平，反之输入端为低电平时，输出端为高电平。由于R1,R2两个电阻加在反相器1,2的输入和输出两端，使反相器工作特性发生变化，并使该电路工作在线性放大区，电路对输入信号有近10倍的放大作用。
