微星G31主板开机电源及CPU风扇转,无任何显示,无报警声
来源:本站整理  作者:佚名  2013-06-27 06:54:06

    该主板型号为:MS-7529 Ver:1.1
    分析检修:从故障现象看,应该是CPU没有工作。装上主板的PCI诊断卡,发现开机后ATX各输出电压指示正常,但诊断卡显示“FF”即没有跑码,且RST复位指示灯长亮。该主板为INTEL G31芯片组,从INTEL主板的开机时序看,PCI没有复位,如果南桥正常的话,应该是南桥没有收到CPU或是ATX电源送来的PG信号。尝试开机后,长按“PWWS”键4s后可手动关机,说明南桥及其工作条件基本正常,直接测量主板各路供电,结果发现无CPU核心供电VCCP,部分自绘图如图1所示。该板的VCCP由U3(L6703TR)及其外围电路组成三相供电,查U3的工作条件,上电后测量其15、56、57、62脚的5VSB供电正常,VCCP上推动管Q4,Q17,Q19的12V供电正常,但Q4,Q10,Q17,Q15,Q19,Q20的G极均无任何激励信号,U3供电正常而无驱动信号输出,可见VCCP的VID组合或PWM开启信号异常。先测量U3的17脚(OUTEN)开启信号为0V,测上拉电阻R69上端的VCC-DDR即内存供电为1.91V(正常为1.8V)基本正常,如图1所示,U3的EN开启信号正常应为高电平。测Q13的b极VID_ GD#为0.72V明显异常,正常VID_ GD#应为低电平。U3的EN信号跟VID组合信号均不正常,显然U3不会有PWM输出。

继续往前级查,正常VID_GD#为低电平时,Q14应处于饱和导通状态才行,1Q14 b极为0V,明显异常,止常应为高电平,这一高电平是经总线电压V_ FSB_ VTT经R86限流后得到,测R86左端的V_ FSB_TT为0V,正常应为1.2V。总线电压V_  FSB _ VTT由Q24 , U9(LM358)及其外围电路组成。测量Q24的D极VCC DDR为1.91V正常,但Q24的G极为0V,而U9的⑧脚VCC,12V供电为11.89V也正常,在路测量V_  FSB_  VTT对地也无明显的短路,故Q24的G极无激励信号应为U9的③脚无正常的驱动信号或U9本身损坏所致。测U9的③脚电压为0V明显异常。U9为双通道运算放大器,其U9A单元的①、②、③脚及其内部电路与Q24及其外部电路组成闭环电压调节器,U9A的反相输入端②脚接到调节器输出端Q24的S极,把V_  FSB _ VTT作为反馈稳压信号;正相输入端③脚接偏置电阻R160,R162,R154,改变R160,R162的阻值大小,即改变U9A的③脚电位,经内部比较处理后控制Q24的导通程度,从而使Q24的S极输出电压可控制、稳定。测R154的左端也为0V,再测量R160上端V_1P5_MCH还是0V,所以故障还在前级。

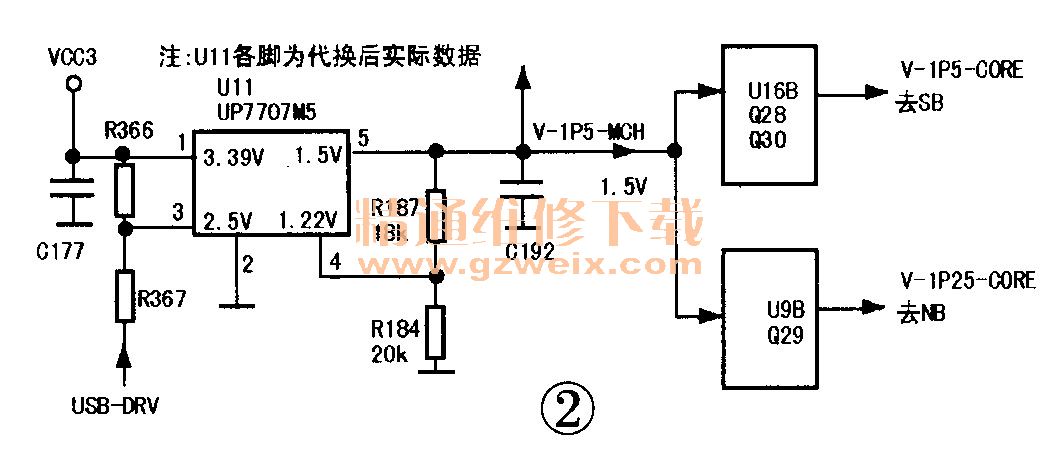

    如图2所示,V 1P5es MCH由U11及其外围电路组成,从电路图分析,V 1P5ee MCH除了直接为北桥提供CCD_ CRT,VCCDQ CRT外,还为北桥的核心供电V 1P25_ CORE及南桥的核心供电V 1P5_ CORE提供触发开启信号。此信号异常肯定会引起上述供电异常,试测V 1P5_ CORE只有0.443V明显异常。在路测V 1P5_ MCH对地无明显短路,测U11的①脚供电VIN为3.39V,基本正常,其②脚EN开启信号为2.5V也正常。但其⑤、④脚均为0V。查反馈电阻R187(18kΩ), R184 (20kΩ)均正常,显然是U11本身性能不良而导致其⑤脚无输出电压。

    查图纸得知U11为UP7707(SOT-23封装)5脚贴片电压调节器,如图3所示,实物芯片上并未标注UP7707而是用贴片代码:S2 00/PLA87A表示。因无原型号元件,故考虑代换。

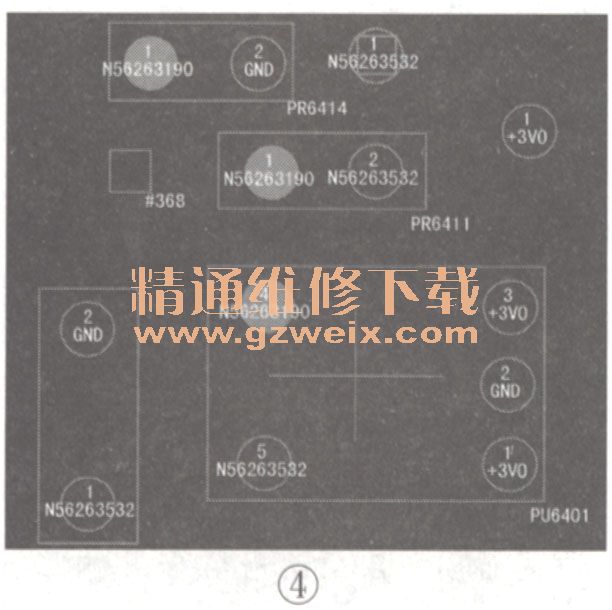

    经查找,发现华硕笔记本A8T/M的料板上有类似5脚贴片元件,仔细查A8T/M的点位图,如图4所示,发现PU6401(印字A93AJ)的①脚接3V电压,②脚接地,③脚直接与①脚连接,④脚一路与电阻PR6414连接,PR6414另一端接地;另一路与PR6411连接,PR6411另一端与PU6401的⑤脚连接,而⑤脚外接有滤波电容PC6408,且PCB上有巧P644这样的堆锡断路点(笔记本各供电支路中,一般都设置有这种维修点,可方便断开其负载电路进行检测),所以判断应该为输出电压端。对比发现,除了③脚,其他4个脚外接电路与MS-7529的U11电路完全相同。从实际的电路分析:如果该芯片的③脚也为EN开启端口,则该电路中直接把EN接到3V,相当于只要PU6401的①脚有3V供电,其③脚就有开启电压,从而使其⑤脚有输出电压,该电压大小由PU6401的外接反馈电阻PR6414, PR6411大小决定。

    查A8T/M电路确定PU6401的输出电压为1.5V;考虑到两种芯片的参数差异,为了保险起见,同时拆除A8T/M电路板上的PU6401, PR6411, PR6414,对应代换本板的U11,R187,R184。因PR6411, PR6414的体积比R187,R184稍大,故只能把PR6411、PR6414侧立焊接,检查无误后开机,V 1P5es MCH为1.5V稳定。装上CPU、内机后,开机顺利跑码,显示“OK"。焊接好的实物如图5所示。
