华硕m4n68t-m lev2型主板无法复位
来源:本站整理  作者:佚名  2014-06-20 08:43:20

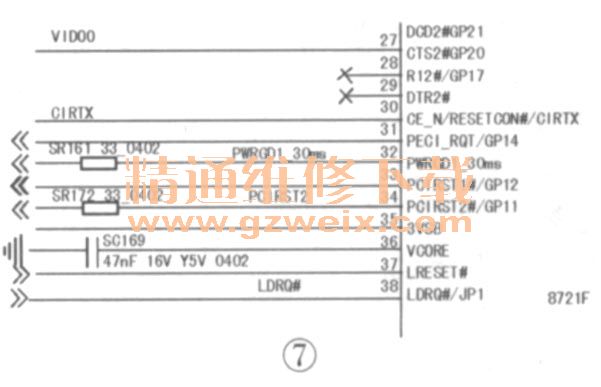

    维修过程:经测量该主板各个供电正常。测量复位开关排针上的电压,发现复位电压为1.6V,正常值应该是3.3V,测量其上拉电阻电压正常,芯片8721F的37脚电压为正常的3.3V,如图7所示,由此可见可能是传输线路有问题引起的。于是查看该主板的点位图,通过查电路发现,去掉OQ3后复位电压恢复正常,相关点位图如图8所示。测量其基极电压为0V正常,果断换掉OQ3后,故障排除。



    提示:已修复多块华硕m4n68t-m lev2型主板无法复位的故障,故障原因都为OQ3引起的,更换OQ3后故障排除,这应该是此主板的一个通病。
