微星MS-7592型主板不能开机、显示故障代码为“C7”
来源:本站整理  作者:佚名  2014-03-24 10:02:09

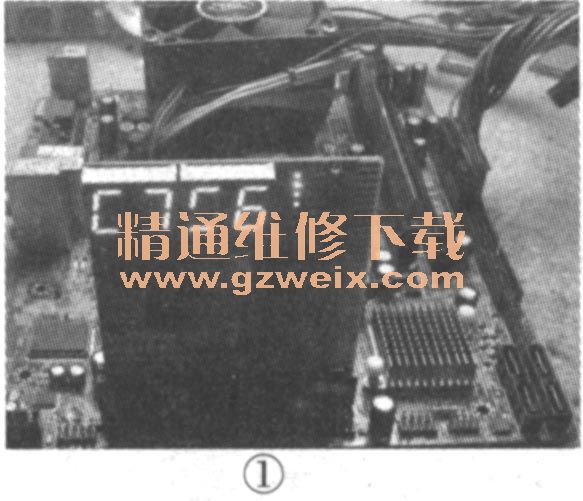

    该电脑使用的是微星MS-7592型主板,故障现象是不能开机。插入诊断卡,运行显示故障代码为“C7”,如图1所示。

    检修过程:遇到“C7”故障代码,很多人以为是内存问题,其实是键盘部分电路故障引起的。
    直接检查键盘供电,在其排阻处进行测量,输出电压为0V,如图2所示。键盘口供电是由USB_RSTR1信号经过RN1上拉(也就是图3中所测的那个排阻),正常电压应该为5V.



    继续检查,USB-RSTR1信号来源于U8 (UP7533AM8 ),实物如图4所示,其电路如图5所示,微星主板U8芯片很简单,⑤脚为S3信号,④脚为EN信号,供电正常后就会产生5V的USBwe RSTR1信号,在本板中可以直接连接①脚和⑦、⑧脚,通过此方法已修好了很多块同类故障的主板。


关键词:微星主板 MS-7592
