维修过程：接上假负载后发现主板无法点亮，经查为CPU滤波电容损坏（需要注意的是，该板北桥发热量超大，所以北桥的MOs管和电容极容易出问题，北桥的电容一般都是下面鼓包损坏），如图13所示，换新后通电主板正常工作。进入BIOS和系统后发现，USB确实无法使用，为安全起见首先检测全板供电。
先检测内存供电为1.8V，正常，如图14所示。

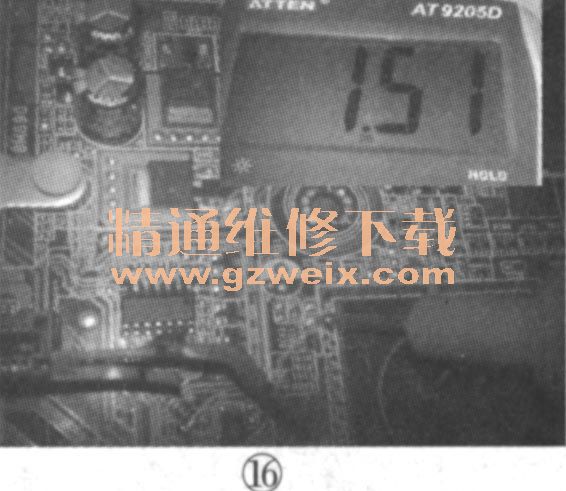

再检测CPU供电为1.34V，正常，如图15所示。北桥供电为1.51V，正常，如图16所示；南桥供电为2.5 V，正常。
USB的前后面板供电5V和数据都正常，如图17所示。经查USB的工作电路图，发现USB的时钟来自时钟芯片的22脚（48MHz），经过R228到南桥，实测R228一端48MHz时钟信号正常，而另一端没有时钟信号，于是更换R228后，通电开机检测，所有USB接口都能识别，故障排除。
