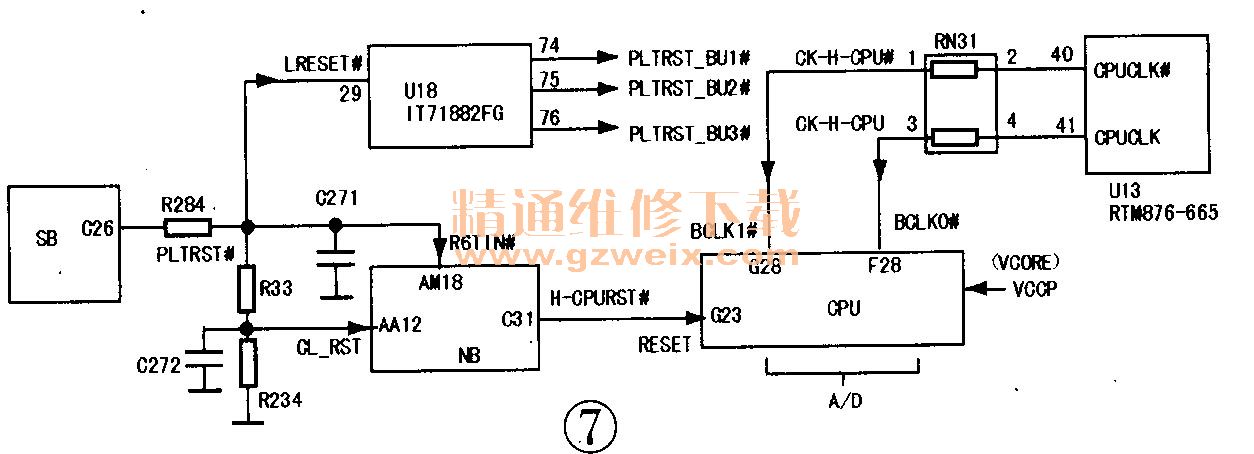

如图7所示，测CPU （E420）供电VCCP约1.34V基本正常，再测CPU座上的两个时钟信号测试点G28（BCLK1#）,F28（BCLKO#）均有约0.4V的电压，说明时钟基本正常。测CPU的复位测试点G23（RESET# ），却只有0.5V，明显异常，正常应约1.2V,

    手动复位时，CPU的G23脚基本无变化。可见CPU并没有收到从南桥发来的PLTRST＃信号，显然是无法正常工作的。而CPU没有收到这个复位信号有两种可能，一是南桥没有发出PLTRST＃信号或发出的PCTRST＃信号异常；二是南桥发出的PLTRST＃信号在送往北桥后，北桥因某种原因并没有再向CPU发出这个复位信号。

    上电后测量IO的29脚（LRESET#）有正常的PLTRST＃信号，而送到北桥的PLTRST＃信号通常都在北桥BGA芯片内部，无法测试北桥是否收到PLTRST＃信号。不过从图纸看，PLTRST＃信号是送到北桥NBlC的AM18脚（PLTRST#）, AM18脚有个外接的滤波电容C271，但实物主板并无此件，仔细查图纸发现，PLTRST＃还经R233 , R234分压后作为CL RST＃信号送到北桥的AA12脚（V_ 1P25_PLTRST# ）。在手动复位时，测量R233上端约3.13V,有轻微波动。但用示波器测量，有明显的低电平闪波信号，因此，可以基本判断PLTRST＃信号已经正常送到北桥，但北桥要向CPU发出复位信号，还需要供电、时钟、PW OK等正常才行。

    查北桥的几路供电、时钟均正常。先怀疑北桥空焊，但按压北桥试机无效。试用CPU测试灯座测试，显示CPU座正常，用CPU假负载测试CPU至北桥总线也正常，测量内存至北桥、显卡至北桥的总线对地二极管值等均正常，怀疑北桥性能不良。本着先易后难的原则，还是先加焊北桥，但故障不变，最后更换北桥后，CPU假负载的G23有1.12V基本正常，装上CPU内存后，跑码正常。
