四、前置混合放大电路、音量／平衡／音调控制电路

    这部分电路的作用是将信号源送来的信号、卡拉OK电路送来的传声器混响信号进行混合放大，并对音频信号进行处理，使之符合后级功放电路的要求。

    1．电路分析

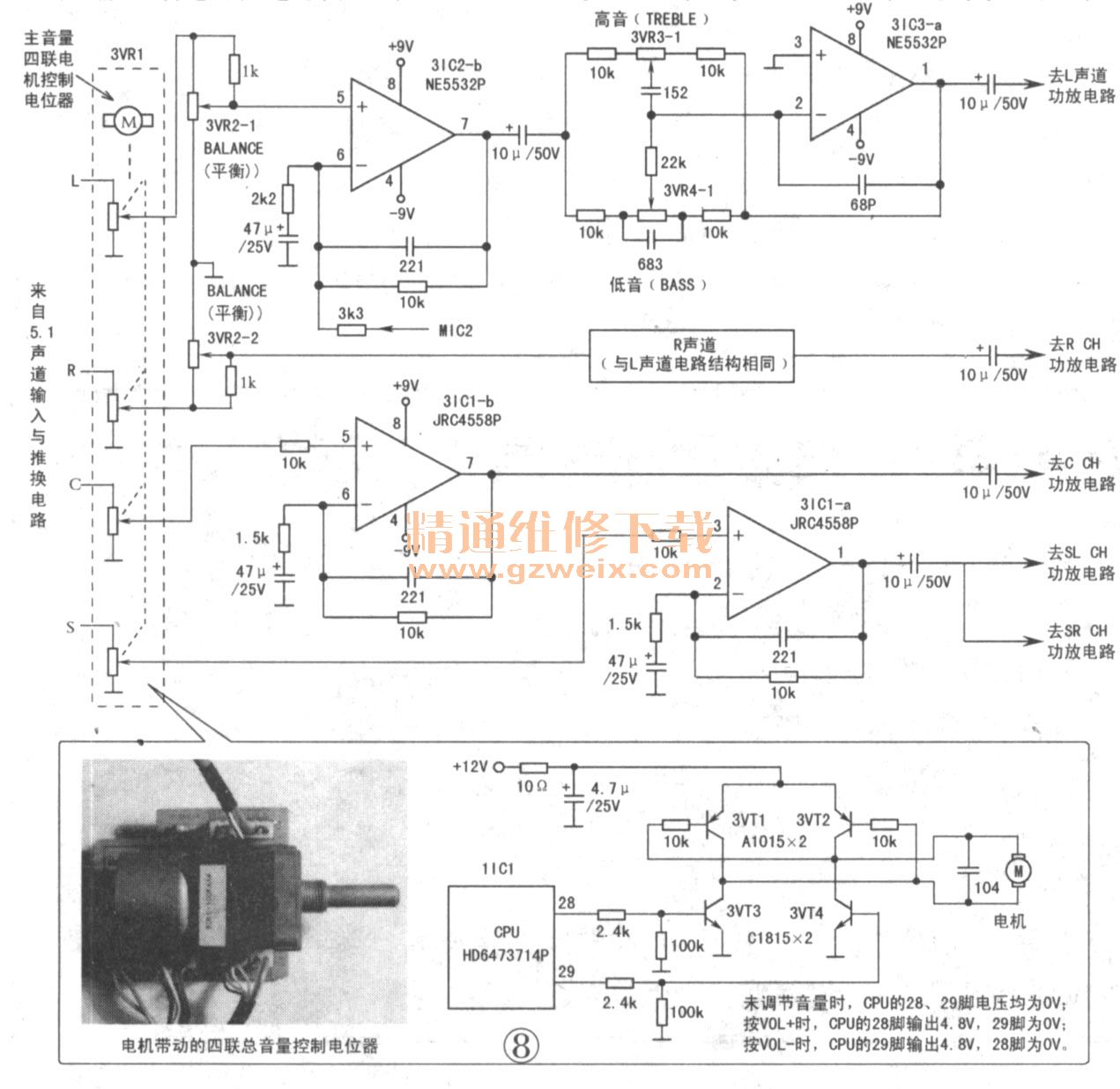

    前置混合放大电路、音量／平衡／音调控制电路如图8所示，这部分电路单独做成一块板即音调板。从输入／输出板送来的L、 R、C、S信号首先经四联总音量控制电位器控制音频信号的电压。电路中，3VR1是电机带动的四联总音量控制电位器。单片机HD6473714P的28、29脚是音量控制端，输出音量控制信号到3VT1-3VT4组成的电机驱动电路，驱动放大后控制电位器电机正、反向转动，调控总音量。

    3VR2是前方左、右声道信号平衡控制电位器。经平衡控制后的前方左、右声道信号分别送运放3IC2的同相输入端⑤脚、③脚（图中只画出了L声道的，R声道与此相似）。卡拉OK电路送来的传声器混响信号（MIC1、MIC2）则送入3IC2的反相输入端⑥脚、②脚。经3IC2混合放大后再送音调控制电路。

    音调控制电路为由31C3，3VR3，3VR4及阻容元件组成的RC衰减-负反馈式音调控制电路。3VR3-1是高音控制双联电位器的一联（另一联用于右声道），3VR4-1是低音控制双联电位器的一联（另一联用于右声道）。音调控制电路的输出信号送往后级功放电路。经音量控制后的C、S声道信号分别经3IC1-b，3lC1-a放大后送往后级功放电路，其中环绕声道信号在输出端分成了两路，即环绕左声道（SL）和环绕右声道（SR）。

    2．故障检修思路和方法
    前置混合放大和音量／平衡／音调控制电路是AV功放机中故障率较高的一个部分，当这一部分电路有问题时，通常会出现无声、声音小、噪声等故障。

    （1）无声故障
    无声故障又分为三种情况：一是各声道同时无声；
二是两个声道无声；三是只一个声道无声。维修无声故障时，首先要确定故障部位是出在前级控制还是在放大电路中。具体方法是：对于各声道均无声故障可以任选一个声道，对于两个声道无声可选其中的一个故障声道，一个声道理所当然选该声道，适当开大音量电位器，用镊子干扰音调控制电路的输出端，若扬声器有很大的干扰响声，再干扰音量控制电路的输入端，此时无干扰声，就说明故障在前置混合放大电路与音调、音量控制电路中。

    对于L、R、C、S声道均无声的故障，应重点用电压检查法测量前置混合放大电路与音调控制电路中的三块双运放（31C1、31C2、3IC3）的直流工作电压，因为只有直流工作电压消失或很低才会造成几个声道同时无声。

对于两个声道（一般是共用一块双运放的两个声道）无声的故障，应重点检查这两个声道用的双运放是否损坏。
    对于只有一个声道无声的故障，可采用干扰法缩小故障范围。通常是这一声道的信号传输通路开路。

    （2）小声故障
    这种故障的故障范围判断、检修方法与无声故障＋分类似。小声故障说明信号传输通路未完全开路，这一点与无声不同。所以，检查的侧重点不是查元器件开路故障，而是重点查元器件性能不良、变质的问题。小声故障主要原因有：信号耦合电容容量减小；信号耦合电阻阻值增大；双运放的供电电压低；双运放的反相输入端与地之间所接的交流旁路电容容量减小等。

    （3）噪声故障
    前置混合放大电路和音量／平衡／音调控制电路的噪声故障主要表现为三种情况：一是各声道均有噪声，一般可能是交流声；二是某一声道有噪声，其他声道正常；三是在调节某一个控制电位器时才出现噪声，调节停止时噪声消失，这是该电位器转动噪声，维修方法是清洗电位器或更换电位器。
    确定噪声部位的方法是：将有噪声声道的音调控制电路输出端断开，此时扬声器中无噪声。然后接好接口，再将该声道前置放大电路或音调控制电路的输入回路断开，此时若噪声仍然存在，说明故障出在该声道前置放大电路与音调控制电路。
    对于交流声故障主要是检查电源部分，如运放正、负供电回路中的滤波电容是否开路、电源板上的＋9V和－9V两个三端稳压器性能是否不良。
    对于某一声道噪声故障，可用交流短路法缩小故障范围，一般是信号耦合电容击穿、漏电，可用代换法验证。也可能是运算放大器本底噪声大，也可用代换法检查。

    （4）遥控音量失效
    遥控音量失效故障原因和检查方法如下：
    一是微处理器HD6473714P内部电路局部损坏，造成在操作遥控器的音量增或减键时，28、29脚无音量控制电压输出。检查方法是，测量HD6473714P的28、29脚电压，看在操作遥控器的音量增或减键时有无高电平输出即可作出判断。正常时，在遥控调节时，其中一脚为高电平（约4.8V），另一脚为低电平（0V ）。如果无高电平输出，在排除遥控器的音量增或减键接触不良的情况下，则为HD6473714P局部损坏，不过这种情况比较少见。

提示：
维修时不要轻易判定微处理器损坏。若所有遥控功能失效，有可能是微处理器不工作，应先查其正常工作的条件：供电、复位和时钟信号是否满足。

    二是由3VT1-3VT4构成的电机驱动电路损坏，可通过测量驱动管3VT3（或3VT4）基极是否有高电平的控制电压加入和测量驱动电路是否有电机驱动电压输出作出判断。正常时，在遥控调节时，3VT3、3VT4中一管基极为高电平（约0.75V），另一管基极为低电平（0V）；驱动电路应有11V左右的电机驱动电压输出。若是驱动电路的问题，首先检查驱动电路的12V供电回路，10Ω限流电阻是否开路、损坏。如果供电正常，可将四个驱动管取下来，检查出损坏的管子。

    三是与主音量电位器一体的电机损坏。如果测量电机两端有11V左右的直流电压，而电机不能带动音量电位器旋转，则是电机损坏，应更换，通常是整体更换四联带电机的音量电位器，相关电路参见图8。
