2.故障维修思路和方法
    信号输入选择电路是音、视频信号进入AV功放机的门户，一旦此电路发生故障，后续电路不能正常完成信号的处理工作，通常会出现无声、某一声道无声、某些音源接口无声、无视频信号输出、不能进行输入选择等故障。故障维修思路和方法如下：
    （1）先排除音源、视频输入／输出插座接触不良的故障。这部分电路中的插座较多，这些插座使用日久后往往会因氧化、拔插等原因而出现接触不良或引脚脱焊现象，因此应先排除这些简单故障。
    （2）采用干扰法确定故障是否发生在信号输反选择电路部分并缩小故障范围。判断方法是先干扰5.1声道转换电路4IC3,4IC4输出端④、15、14脚，若音箱有较大的声音输出，则说明后级电路正常，故障可能在双声道音频信号输入及5.1声道输入及转换电路。继续用干扰法沿信号通道依次干扰电路中的一些关键点，如电子开关集成电路输出、输入引脚，输入／输出板、解码板信号输入、输出接插件插针等，即可迅速将故障确定在一个比较小的范围内。再对被怀疑有故障的电路单元进行深入检查，综合应用测电压、测电阻等检测方法。

（3）电子开关集成电路检查方法。 电子开关集成电路HCF4051BE, CD4053BE的控制端⑨、⑩、11脚是维修的关键点。通过测量这些引脚的电平状态可迅速判断是电子开关集成电路的问题，还是前面的控制电路出了故障（提示：信号输入选择电路和控制电路发生故障都会出现上述故障现象）。若控制电路无问题，那就要检查电子开关集成电路的供电是否正常，HCF4051BE,CD4053BE的16脚应有＋9V供电，⑦脚应有－9V供电，否则为供电电路存在故障。若电子开关集成电路的控制端和供电端电压均正常，干扰其输出端有声，而干扰相应的输入端无声，则表明电子开关集成电路已坏，应予以更换。

    1．电路组成和电路分析

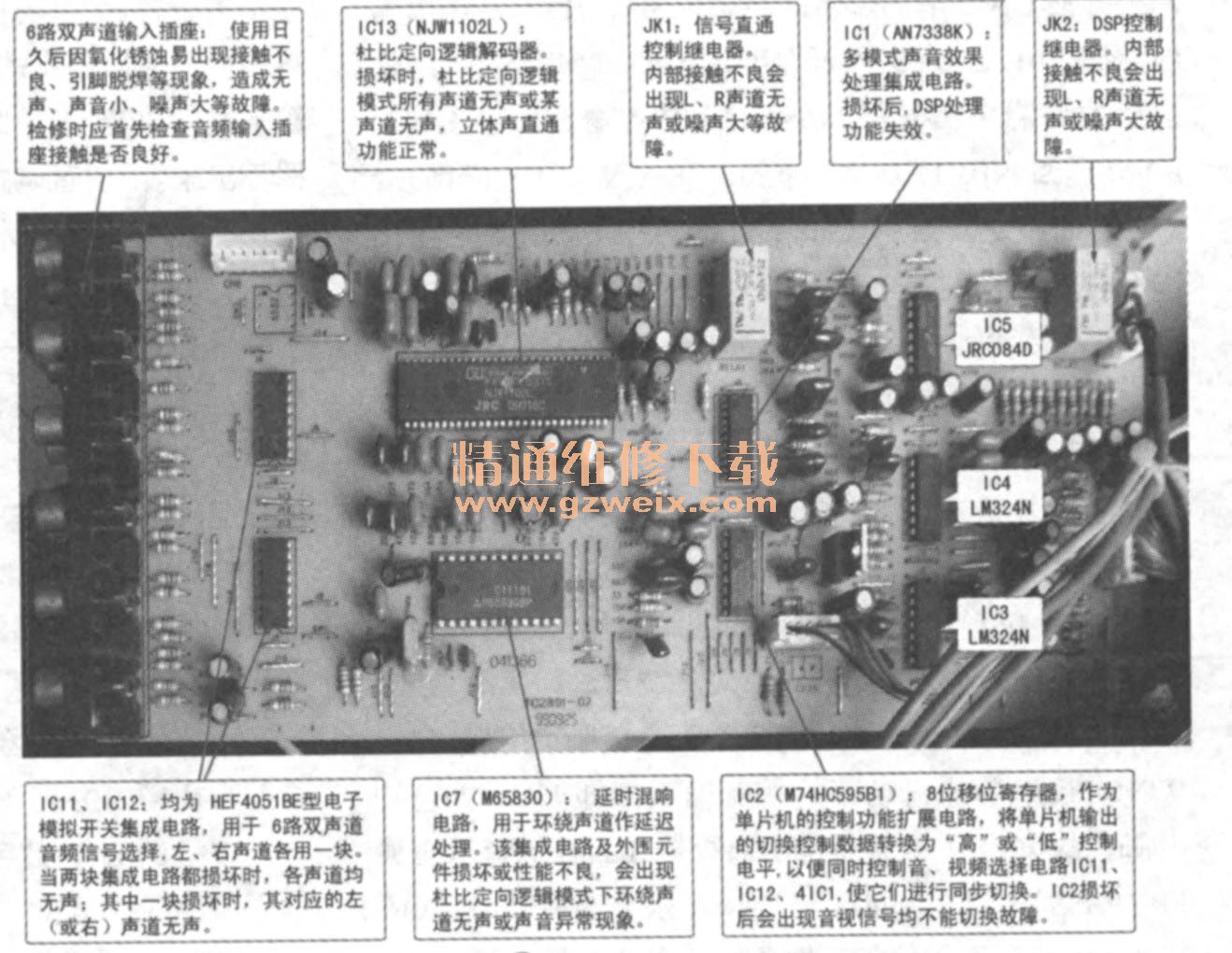

    杜比定向逻辑解码和DSP数字声场处理电路是AV放大器的核心电路。该机中，将这部分电路与6路双声道音源输入选择电路布在同一电路板上，这块板叫“杜比定向解码板”，简称“解码板”。解码板主要元器件布局及故障速查如图5所示。

    （1）杜比定向逻辑解码及延迟混响电路
    该机的杜比定向逻辑解码及延迟混响电路如图6所示。杜比定向逻辑解码专用集成电路习W1102L（IC6）内除带有一般解码电路所需的输入平衡电路、自适应解码矩阵电路、中置声道模式控制电路、S声道低通滤波器、测试噪声序列发生器等电路外，还带有修改型杜比B降噪电路。此外，还带有串行码控制转换接口，可以接收单片机电路输出的串行码，直接控制其工作模式（双声道、杜比三声道或杜比定向逻辑模式等）。

音源选择电路IC11、IC12输出的经杜比环绕声编码处理的L,R声道音频信号（标为L1,R1 ）分别送到杜比定向逻辑解码器NJW1102L（IC13）14、15脚。解码输出的左、右主声道信号L、R分别从27、28脚输出，经继电器开关JK1-L,JK1-R后送DSP数字声场处理电路；解码输出的中置声道（C）信号从30脚输出，直接送经解码板排插CN4 ；解码输出的环绕声道（S′）信号从36脚输出，经R101、C101送入延迟电路M65830BP23脚。经处理后的环绕声信号从M65830BP13脚输出，经C102、R102送回NJW 1102L45、46脚。在NJW1102L内部，经S声道低通滤波器滤波和降噪处理后的环绕声信号由32脚输出，也直接送排插CN4 （CN4输出的L、R、C、S信号送输入／输出板上的5.1声道与双声切换电路）。

    NJW1102L采用总线控制方式，24脚是使能端ENB,23、22脚与单片机HD6473714P⑦、⑧脚构成I2C总线。单片机通过I2C总线控制呵W1102L工作模式（杜比定向模式、杜比三声道模式等）。单片机HD6473714P⑥、⑦、⑧脚输出的控制信号送到延时混响电路M65830BP的④、⑤、顿脚，对环绕声进行延时调整。
    JK1是由VT101驱动的信号直通控制继电器，由于VT101接到单片机电路的控制输出端即HD6473714P⑨脚，故VT101的通断是由遥控器或面板的音乐直通（BYPASS）按钮控制的。当选择音乐直通模式时，jK1-L, JK-R置于图6的相反位置，从音源选择电路IC11,IC12的③脚输出的信号直接通过JK1送到后级电路。这种信号直通模式使CD信号绕过杜比定向逻辑解码器，因此可得到“原汁原味”的音乐信号。此设计使该放大器可用于高保真音乐欣赏。
