TAS5711是德州仪器（简称TI，Texas Instruments）公司生产的一块输出功率达20W （8f负载）的高效数字音频功放集成电路，采用48脚HTQFP封装形式，如图1所示。

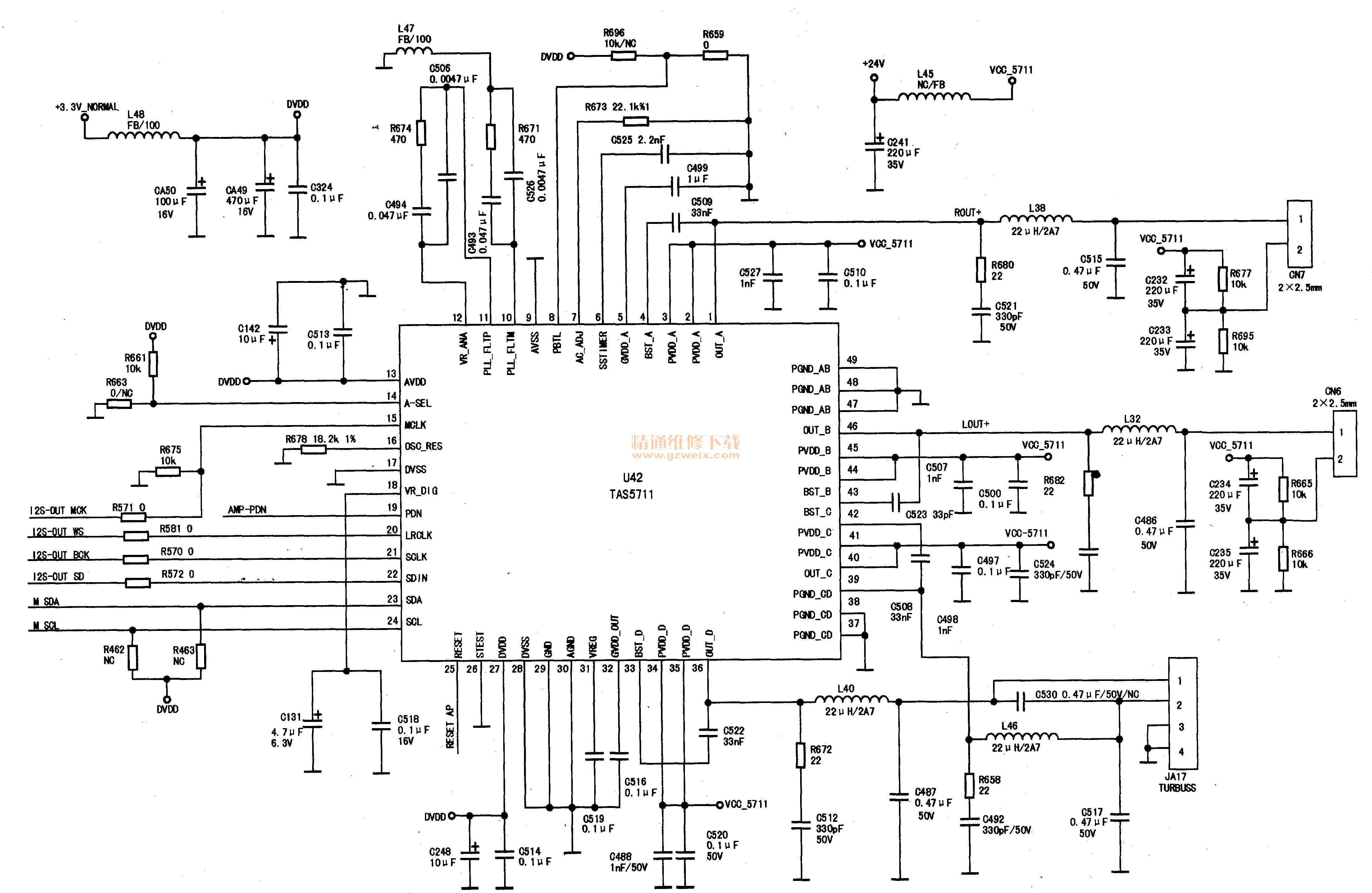

    该IC内置串行音频端口、数字音频处理DAP、采样频率转换SRC（Sample Rate Convertor）、微控制、保护逻辑等电路，并集成由MOSFET管组成的半桥功率放大电路，支持两路单通道和一路半桥输出模式，具有效率高、噪音低、非线性失真小等优点，现已广泛用于各型液晶彩电中。TAS5711的引脚功能见表1，在创维液晶彩电8S01、8S06、8S08机芯中的应用电路如图2所示。



    TAS5711（U42）的②、③、34、35、40、41、45脚为24V供电端，13脚为3.3V模拟供电端，27脚为3.3V数字供电端，19（PND）脚是待机控制端，25（RESET）脚是复位端，23（SDA）、24（SCL）脚为数据、时钟总线端，15 （MCLK）脚为主时钟输入端，20（LR-CLK）脚为串行音频数据左右时钟输入端，21（SCLK）脚为串行音频数据时钟输入端，22（SDIN）脚为串行音频数据输入端，① （OUT_A）脚、46（OUT_B）脚分别为左、右声道音频信号输出端，36（OUT_D）、39 （OUT_C）脚分别为左、右重低音音频信号输出端，15、20、21、22脚是IIS数字音频信号输入端。
    Q14及其外围元件组成复位电路，在需要复位时，主芯片输出AMP-RST复位控制信号，经Q14、R502、C545控制，给25脚一个复位电压。Q48及其外围元件组成静音控制电路，在需要静音时，主芯片输出AMP-MUTE静音控制信号，经的Q48控制，给19脚一个低电平，从而实现静音。
Q10、Q11及其外围元件组成静音控制电路。关机静音控制电路工作原理如下：在关机后，＋24V电压快速消失，Q11基极的电压下降得比发射极的快，当Q11基极的电压下降到饱和导通电压时，Q11饱和导通，CA18上的电压经Q11发射极到集电极，再经8335，送给Q10的基极一个高电平，于是Q10饱和导通，其集电极由高电平变为低电平，即U42的25脚变为低电平，其内部电路被禁止，从而实现关机静音。
