双声道D类数字音频放大电路TA55727简介
来源:家电维修  作者:佚名  2016-12-19 09:17:36

    TAS5727是具有EQ和双频带DRC的25W数字音频功率放大器,内部电路如图1所示,内置数字音频处理器和MPEG解码器,工作电压:8V~26V,在20V供电、8Ω负载情况下,输出功率为25W。

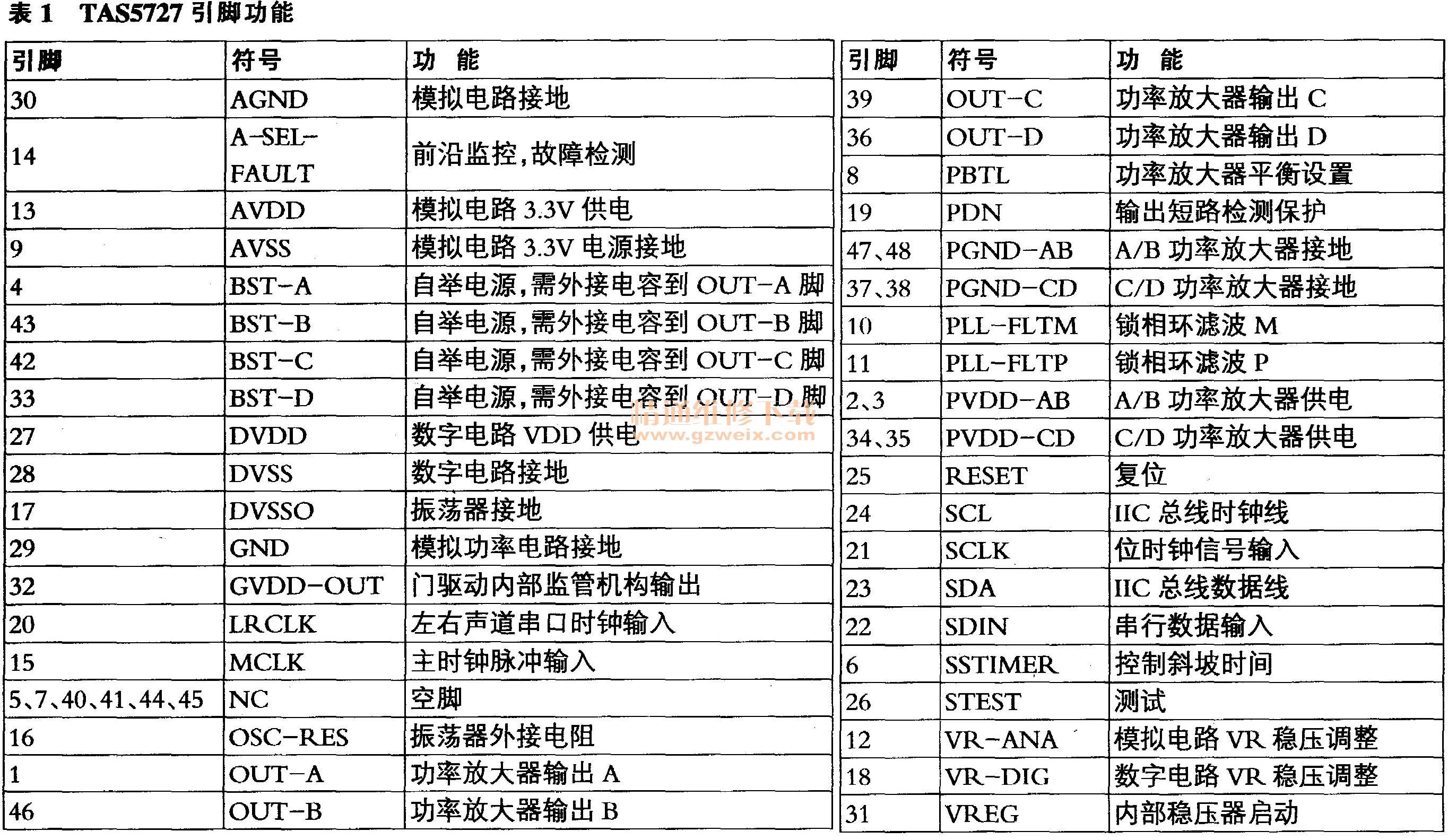

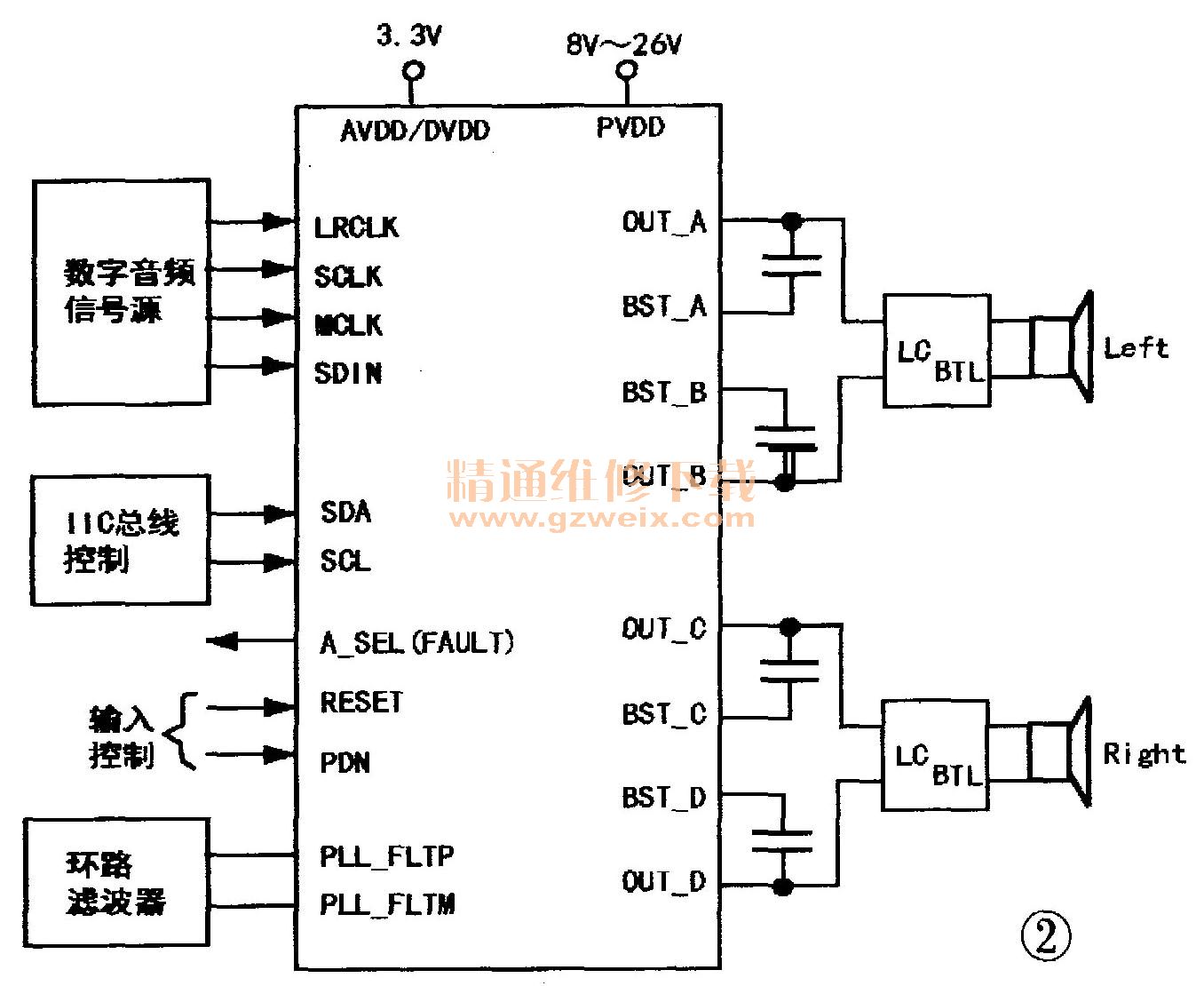

TAS5727用于海信LED50K660X3D、LED46K660X3D、LED42K660X3D、LED65XT890G3D、LED50XT880G3DU、LED55XT880G3DU、LED58XT880J3DU、LED46K311、LED42K 10X3D等MSD6A801、MSD6A901 +6M40A、MSD61981机芯LED彩电中,采用48脚HTQFP封装形式,引脚功能见表1,应用电路如图2所示。
