一、整机结构和组成

    高士（KONES ）AV-560型功放机内部结构如图1所示。该机采用前后级合并式结构，前级以HD6473714P微处理器作控制中心，采用NJW 1102L为杜比定向逻辑环绕声解码器，AN7338K为DSP数码声场处理。该机后级对L, R, C, LS, RS五个声道进行独立的功率放大，可驳接AC-3/DTS解码输出；五个声道均采用分立元件功放电路，输出功率强劲。其输出保护电路具有开机静噪、过流保护、过压保护和输出短路保护等功能。该机采用的集成电路型号及主要功能见表1。

 二、信号轮输入选择电路
    1．电路分析
    AV功放机输入／输出信号种类有音频和视频两种，要求音源（音频）选择与视频选择同步进行。AV功放机大多采用电子开关式信号输入选择电路，通过一个控制电路来控制电子开关的动作，进行音频和视频的切换。

    高士AV -560型功放机的信号输入选择采用HEF4051BE和CD4053BE两种集成电路，并由单片机控制来实现。该机除有6路双声道的音源选择电路和3路视频输入选择电路外，还设有5.1声道输入接口和相关转换电路。

    （1）双声道音源选择与视频选择电路

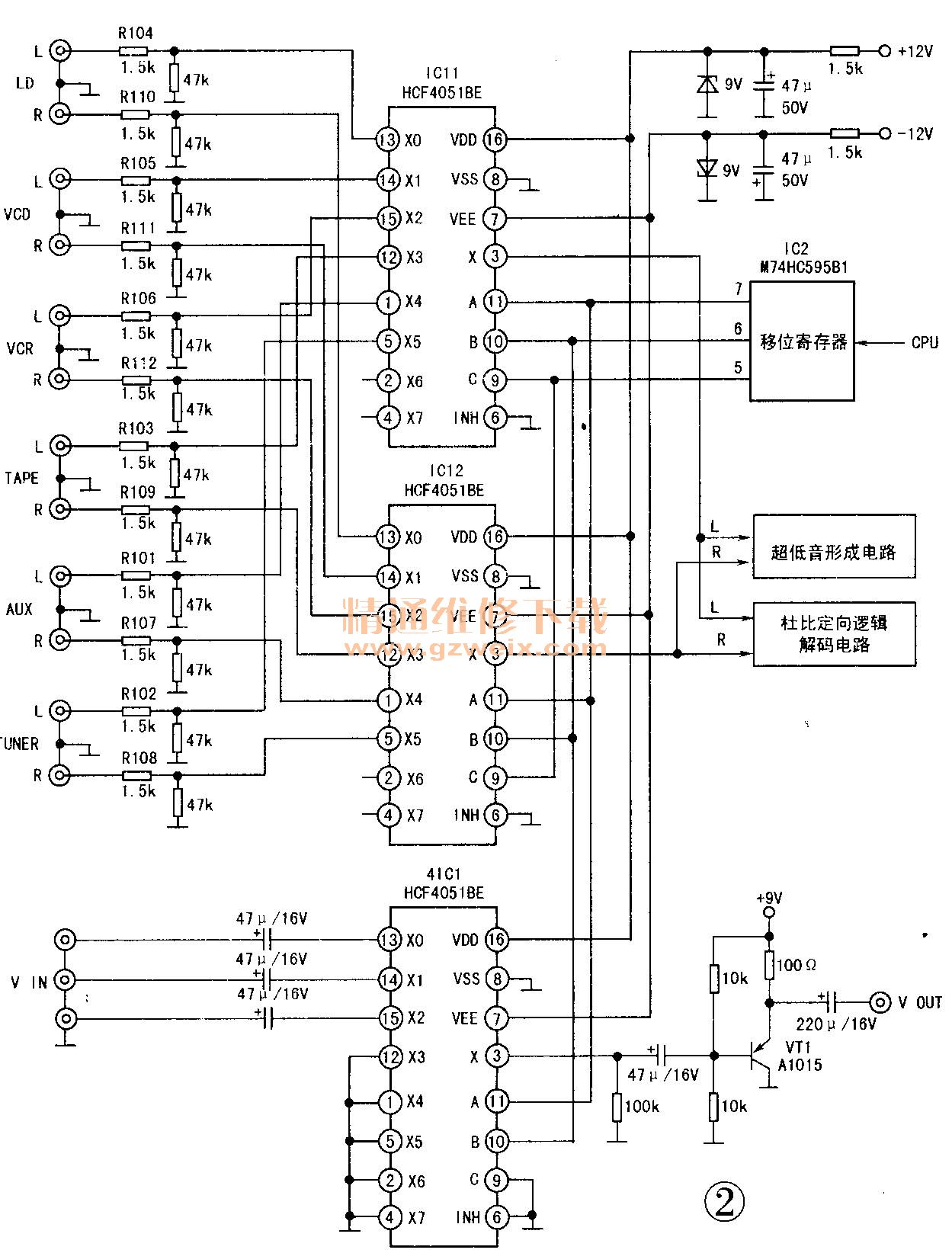

    图2是该机双声道音源选择与视频选择电路。音源选择电路在解码板上，视频选择电路在输入／输出板上。

    LD、 VCD,VCR,TAPE,AUX和TUNER共6路双声道音频信号的选择采用了两块HEF4051BE（IC11,IC12，左、右声道各用一块）来完成。IC11,IC12（HEF4051BE）是八选--电子模拟开关电路，③脚为选择输出，①、②、④、⑤、12、13、14、15脚为选择输入，其切换由⑨、⑩、11脚的逻辑电平来控制。经IC11,IC12选择后的左、右声道音频信号分别从其③脚输出，分为两路：一路送输入／输出板，用于形成超低音；另一路则送杜比定向逻辑解码及数字环绕声效果DSP处理电路，以便形成L（左声道）,R（右声道）,C（中置声道）,S（环绕声道）信号。

    视频选择也是采用HEF4051BE
（IC1）来完成。3路视频信号分别送至IC1的13、14、15脚，经选择后从IC③脚输出，再经由VT1及其外围元件组成的共集电极输出电路缓冲，输出视频信号（VOUT），送到电视机、监视器作显示或录像机录像用。

    音频切换和视频切换都是由单片机HD6473714P的控制来实现，但并不是3块REF4051BE直接受单片机控制，而是在单片机与模拟电子开关电路之间设有一块8位移位寄存器M74HC595B1（IC2），以作为控制功能扩展电路。单片机输出的切换控制数据送到IC2，先经IC2将一路串行控制数据转并行输出处理，得到只有“高”或“低”控制电平，再同时控制IC11,IC12,4IC1，使其进行同步切换，这样可使6路音频输入的左、右声道信号同步切换，并使LD,VCD,VCR 3路音频信号的转换与视频信号的转换同步。

    （2）5.1声道输入接口和相关转换电路
    该机为连接带内置AC-3解码电路的DVD机、AC-3解码器、DTS解码器输出的6声道音频信号，设置有5.1声道输入接口（标为AC-3 IN/DTS IN）和相关的转换电路。这部分电路位于输入／输出板上，主要由两块CD4053BE （ 4IC3, 4IC4）及其外围电路构成，图3是实物图，图4是电路图。

    CD4053BE是3组二选一模拟电子开关电路，每1组选择开关有两个输入端和一个输出端，①～③、⑤、12、13脚为选择输入，④、14、15脚为选择输出。⑨～11脚是控制端。⑥脚是禁止端（INH），本机接地。16脚是电源端。

    从AC-3/DTS插座输入的5.1声道信号分别送至4IC3和4IC4的②、⑤、⑩脚。从接插件CX4输入的L, R,C,S信号来自杜比定向逻辑解码电路，这4个声道信号送入4IC3的①、③脚和4IC4的①、③、13脚。另外，机内电路形成的超低音信号送入4IC3的13脚，经切换后的信号分别从4IC3和4IC4的④、14、15脚输出。其中，R,-CH, L -CH,C_CH,S_CH这4个声道信号送往音量控制电路；4IC3 14脚输出的超低频信号经SBASS OUT插座输出，送到外接有源音箱或外接重低音放大器。

    41C3,4IC4对信号的切换由⑨～⑩脚的逻辑电平来控制。图中，K3-1是面板上的“5.1 CH”按键开关中的一组，图中K3-9所处位置为使用5.1声道信号输入，不使用5.1声道信号输入时则处于相反的位置。使用5.1声道信号输入，+12V经4R1, K3-1, 4R2为4IC3, 4IC4控制脚提供高电平，4IC3,4IC4选择从AC-3/DTS输入插座送来的5.1声道信号。

    （3）超低音形成电路
此电路作用是取出左、右声道音乐信号的超低音信号。解码板上的音源选择电路送来左、右声道信号（LCH,R CH）从CX8输入到该板，然后分为两路：一路作为线路输出，从REC OUT插座输出（可供录音用，故标为REC OUT） ;．另一路则把左、右声道信号混合后，再经41C2（ a）缓冲放大，送至由41C2（b）及外围元件构成的有源低通滤波器（转折频率约100Hz）滤波，形成超低音信号，并送至41C3的13脚。
