三、数字伴音功放电路
    数字功放电路是指对输入的数字信号进行功率转换，最后通过低通滤波器输出大功率模拟信号的放大电路。该类电路输入的信号是数字信号，输出的是模拟信号，在功放级完成数字信号的DAC转换，所以国外也将该类功放电路称为功率DAC电路。

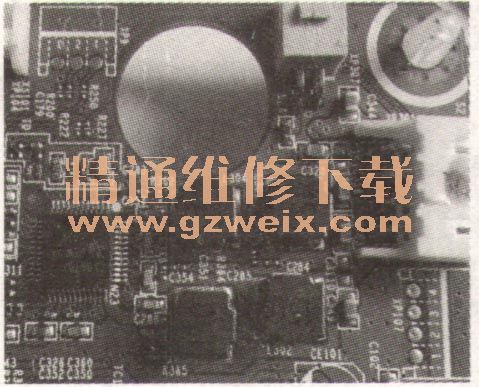

    数字功放芯片内含串行数据输入、DRC（Dy-namic Range Control，动态量程控制）、SRC （SampleRate Convertor，采样率转换）、微控制、保护逻辑、功率放大（D类）等电路，具有体积小、外围元件少等优点，如图8所示。

    在液晶彩电中，常用的的数字伴音功放芯片型号较多，如TA2020, TAA2008, TA2024（TAS5101 DAPR（TAS5122DCA（TAS5706A（TAS5707、TAS5711、TDA8933BTW、STA333W、STA559BW（MSH9000等。虽然数字功放芯片的弓！脚较多，但在实际检修中，主要检测供电（为多组）、复位、总线、待机控制、数字信号输入与输出等几类引脚端的电压或波形。下面以德州仪器公司生产的数字功放芯片TAS5711（在8Ω负载下，输出功率可达20W）为例进行说明，其应用电路如图9所示。

    TAS5711的②、③、34、35、40、41、44、45脚为内部A～D四通道功率放大电路的供电端，其供电电压为8V～26V（在液晶彩电中多为12V或24V) ;13脚为3.3V模拟电路供电端，27脚为3.3V数字电路供电端。
    23脚（SDA）、24脚（SCL）分别为总线数据、时钟端，用于传输控制命令。
    15、20、21、22脚是IIS数字音频信号输入端。其中，15脚（MCLK）为主时钟输入端，20脚（LRCLK）为串行音频数据左右时钟输入端，21脚（SCLK）为串行音频数据时钟输入端，22脚（SDIN）为串行音频数据输入端。
    ①脚（OUT-A）、46脚（OUT_B）分别为左、右声道音频信号输出端，36脚（OUT-D）、39脚（OUT-C）分别为左、右重低音音频信号输出端。
    25脚（RESET）是复位端，低电平有效。19脚（PND）是待机控制端，当该脚为低电平时，IC内部电路进入低功耗状态。在需要静音时，主芯片输出AMP-MUTE静音控制信号，使19脚呈低电平，从而实现静音。
