无变压器的平衡输入话筒放大器

电路的功能

平衡输入电路历来都使用平衡输入变压器，当然这有其优点，但从频率特性来看，若要延伸到低频，就必须提高阻抗，选用大变压器。

本电路不仅可用于话筒放大器，也可作为低输入阻抗的平衡输入电路使用，以发挥低噪声OP放大器的特点。

电路工作原理

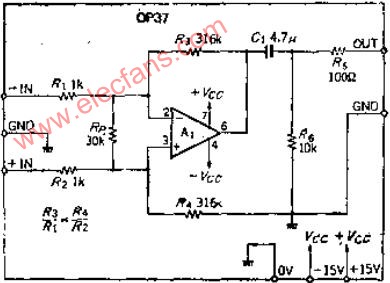

本电路是由一个OP放大器组成的低输入阻抗（2千欧）差动放大器。信号源电阻可在200欧以下。虽然电压增益达50DB（316倍），但由于OP37没有相们补偿，当输入端开路，反馈深度为100%时会引起振荡，所以在输入端并联了电阻RP，使闭路放大倍数降至10，以防止振荡。

本电路的噪声特性受输入电阻R1和R2的影响比OP放大器大。R1、R2产生的噪声电平均为4NV/√，而OP放大器产生的噪声电平为：3.2V/√HZ，总噪声电平为60V√，噪声带宽为20KHZ时，噪声电平为0.9UV。
