本电路录音时用来增强高频，放音时进行补偿、放大。为了放大拾音线圈感应的微弱信号，RIAA补偿放大器必须充分考虑噪声问题。本电路在低噪声OP放大器的反馈回路中连接了CR串联电路，对认号进行补偿、放大。

电路工作原理

普通拾音线圈为MM式（磁动式），为了以50欧左右接收信号，应在高频段降低阻抗，所以在输入端并联150PF电容。OP27是一个低噪声、高精度OP放大器，它的输入失调电压小，漂移也小，所以反馈回路采用直流耦合方式改善了低频特性。

国为补偿电路由3个时间常数决定，所以CR值可有多种选择

T1=75US=C3.R4
T2=318US=（C2+C3）R4||RS
T2=318US=C2.R3

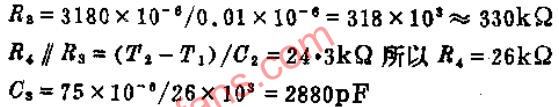

假设容量最大的电容C2为0.01UF，按上述公式可求得：

确定R6时，要使高频段反馈电路的阻抗不至降低。C3.R5的时间常数一般为数微秒。

因为录音盘一旦翘曲，录音信号就会变成低频信号，所以用电容C4来确定低频截止频率，其容量取决于R6和负载电阻并联所得的阻值，同时，还可以该电容除去OP放大器的偏置漂移。电路的增益由电阻R2决定，但是R2的数值要满足F=1KHZ时，放大倍数为50~100倍的要求。当R2为680欧时，放大倍数约为50倍。

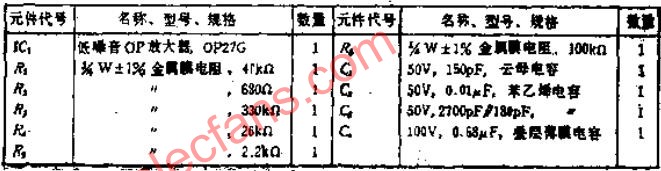

元件的选择

在补偿电路中，必须选用精度高的电阻、电容器。误差为±1%的电阻比较容易得到，而电容器则须从误差为±5%的产品中挑选使其误差在±2%以内。通常用、苯乙烯聚乙烯电容比较合适。至于要得到2880PF的容量则可用2700PF和180PF的电容器并联。

国为电路的直流放大倍数为500倍，所以补偿电压在输出端A1也被放大500倍。因为补偿电压可为正也可为负，所以隔直流电容器采用无极性的积层薄膜电容。

调整

在补偿电路中，频率补偿很重要，一般用1KHZ为基准的相对增益偏差来表示。允许范围为额定值的±0.2~0.5DB。在本电路中在确保足够的回路增益。电路误差增大，可断定电阻或电容值已偏离，应进行调整。
