用于低压系统的模拟IC
来源:本站整理  作者:佚名  2010-05-07 17:18:03



这篇关于低压IC的文章讨论了多种型号的低压IC,其中包括:电压调节器、数据转换器、运算放大器、电流监测器、比较器、微处理器监控电路、电压基准、模拟开关以及数据收发器。此外,本文还讨论了关于省电以及低压系统管理的相关信息。

引言

低压器件大多用于对尺寸、重量、功耗要求苛刻的场合,例如:PDA、手机及其它电池供电的便携设备。低压器件同样也适合交流电供电设备,因为低电压带来的低功耗允许设备使用更小的电源、散热器和风扇。

Maxim的产品线涵盖了许多低压IC,包括:运算放大器、比较器、微处理器监控电路、接口、数据转换器、模拟开关和复用器、电压基准、DC-DC转换器、数字电位器以及实时时钟等时钟芯片。

本文涉及上述多个模拟IC产品线的器件,能够从根本上降低工作电流,以下讨论了与低压工作相关的问题,提供了从5V电源产生更低电压的方案。表1给出了Maxim的1.8V、2.5V、3.0V和3.3V供电IC的选型表。

表1. Maxim低压器件选型表

Category1.8V2.5V3V3.3V
µP SupervisorsMAX6326MAX6742MAX6745MAX6745
A/D ConvertersMAX1122MAX1462MAX1115MAX1144
Analog SwitchesMAX4695MAX4644MAX4653MAX4592
Charge-Pump Voltage Converters
MAX619MAX1673MAX1730
Inductor-Based, Step-Up RegulatorsMAX1687MAX1706MAX1678MAX1709
Inductor-Based, Step-Down RegulatorsMAX1928MAX1928MAX1921MAX1921
Comparators, FastLMX331MAX997MAX997MAX997
Comparators, Low CurrentMAX9020MAX9020MAX9020MAX9020
Comparators, Low OffsetMAX966MAX997MAX997MAX997
D/A ConvertersMAX5522MAX5523MAX5811MAX5355
Digital Pots
DS4301MAX5408MAX5408
Linear RegulatorsMAX1589MAX1818MAX1589MAX1818
MultiplexersMAX4638MAX4638MAX4639MAX4701
Op Amps, FastMAX4291MAX410MAX4489MAX4489
Op Amps, Low CurrentMAX4036MAX4036MAX4036MAX4036
Op Amps, Low OffsetMAX480MAX4236AMAX4238MAX4238
Real-Time ClocksDS1375DS1375DS1375DS1375
ReferencesMAX6018AMAX6029MAX6029MAX6029
RS-232MAX218MAX3381EMAX3322EMAX3232E
RS-485
MAX3471MAX3471MAX3076E
USBMAX3453MAX3453MAX3453MAX3453

低压工作降低功耗

将系统电源从5V降至一个更低电压可以大大节省系统功耗。对于阻性和容性负载,所节省的功耗与电压的平方成正比;对于恒流负载,例如基准、运算放大器,所节省的功耗与电压成线性比例;对于恒功率负载,例如:硬盘,降低电源电压不会节省功耗,但它要求器件工作在更低的输入电压。表2归纳了低压系统与5V供电系统的功率对照。

表2. 低压系统与5V供电系统的功率对照

Load TypePower-Savings
Formula
Power Savings Compared to 5V (%)
1.8V
Operation
2.5V
Operation
3V
Operation
3.3V
Operation
Resistive(1 - (V / 5)²) x 10087756456
Capacitive(1 - (V / 5)²) x 10087756456
Constant Current(V / 5) x 10064504034

稳压源

关于电压调节器的一般信息

Maxim提供多种稳压器,能够产生低电源电压或者将一个低压转换到另一低压,其中包括:低压差线性稳压器、开关电容电荷泵转换器和基于电感的开关电源。

低压差线性稳压器(LDO)使用简单,要求输入电压高于输出电压,能够提供最高4A的输出电流。LDO具有极低噪声,价格低于开关电源。但是,如果输入电压上升,这些器件会消耗更大功率(产生更多热量)。当然,在输入电压和输出电压差别不大的场合,线性稳压器可以提供较高效率(效率正比于VOUT/VIN)。

电荷泵能够将一个直流电压提升到更高水平,或对输入电压进行反相。它通过电容储存能量,提供小尺寸、低成本的DC-DC转换电路。然而,这类器件的输出电流通常低于0.75A,仅限于低功率场合应用。

基于电感的开关调节器能够支持低功率和大功率的DC-DC转换,既可以升压(boost),也可以降压(buck)。Maxim的boost转换器能够提供高达4A的输出电流,buck转换器可以提供高达60A的输出电流。

低压差线性稳压器

线性稳压器要求输入电压高于输出电压。所需要的输入电压与输出电压的最小差值称为压差。新型线性稳压器比早期的线性稳压器(如LM7905)具有更低压差,因此,称其为低压差线性稳压器或LDO。Maxim提供众多类型的LDO,正压输出可低至0.75V (预置电压),也可以调节到0.5V。另外,我们还提供负压输出的LDO,输出电压范围为-2.5V至-5V。

利用LDO实现低压转换既经济又简单,MAX1589 LDO系列产品使用简单,提供0.75V至3.0V的预置输出电压,500mA满载输出条件下,压差低至0.175V。MAX1818 LDO系列产品同样提供0.75V至3.0V的预置输出电压,输出电流可达500mA,输出电压可以调节到最低1.25V,500mA满载输出条件下,压差可以低至0.12V。

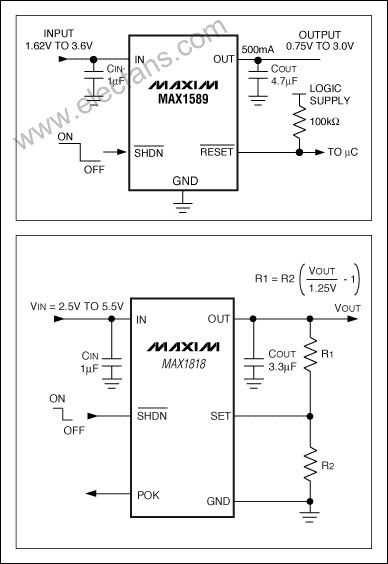

图1. MAX1589 500mA LDO提供0.75V、1.0V、1.3V、1.5V、2.5V和3.0V预置输出电压;MAX1818 500mA LDO提供1.5V、1.8V、2.0V、2.5V、3.0V和5.0V预置输出电压,可调节输出电压范围为1.25V至5V。

MAX8510 LDO系列产品集成了便携设备所要求的一些重要功能:小尺寸(SC70)、低压差(在120mA时为120mV)、低电源电流(90µA,最大值)。MAX8510/MAX8511可以提供多种预置输出电压,输出范围为1.5V至4.5V;MAX8512的输出电压可以通过外部电阻调节。

电荷泵电压转换器

对于低电流应用,将3V电压转换到5V输出最简单的方案是基于电容的电荷泵(图2)。工业标准的7660和大多数其它型号的电荷泵不能提供稳压输出VOUT,而MAX619内置模拟基准和误差放大器,该误差放大器输出控制一组连接至外部电容的内部开关。开关电容网络可以实现VIN的倍压或三倍压,MAX619通过切换不同的工作模式,最终获得稳定的输出电压。以下电路能够在2V至3.6V输入下产生5V ±4%的输出电压,电流可达20mA。对于3.0V至3.6V输入,输出电流可以达到50mA。

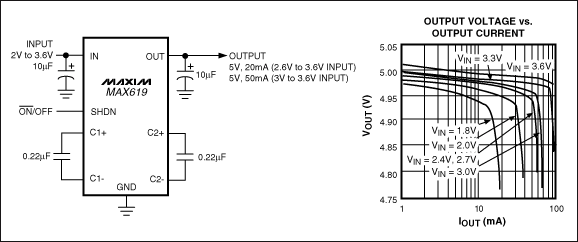

图2. 仅占用不到0.1in2的电路板尺寸,MAX619稳压型电荷泵转换器能够从2V至3.6V输入产生5V ±4%输出,电流可达20mA;3V至3.6V输入时,电流可达50mA。
图2. 仅占用不到0.1in²的电路板尺寸,MAX619稳压型电荷泵转换器能够从2V至3.6V输入产生5V ±4%输出,电流可达20mA;3V至3.6V输入时,电流可达50mA。

MAX5008是稳压型5V USB电荷泵,可以从低至2.9V的输入电压提供高达125mA的输出电流,非常适合3.0V或3.3V供电的USB主设备。

处理双极性信号的系统通常需要一路负压供电,必要时可以使用本地供电,MAX889等电荷泵反相器是一种便捷的选择。

[1] [2] [3] [4]  下一页
