Figure 3. Jogging Module

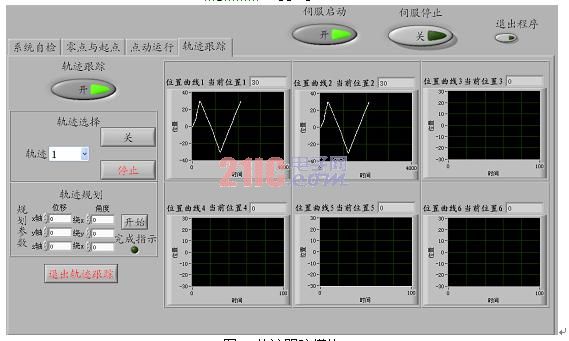

图4. 轨迹跟踪模块
Figure 4. Track Tracing Module

（a）（b）

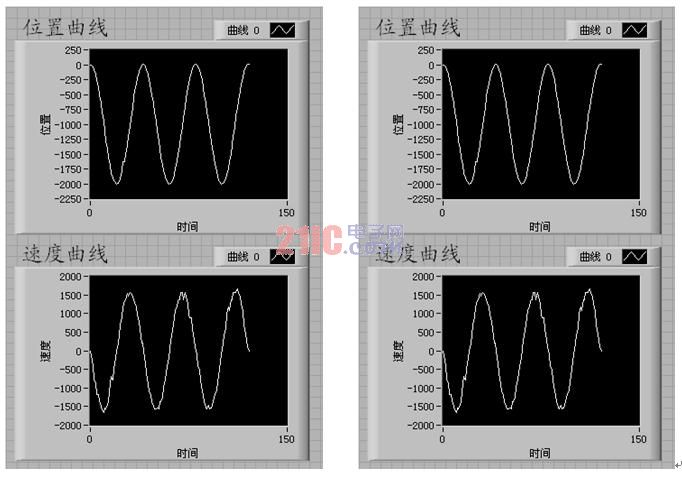

图5 速度PI控制器加入前后的运动特性比较
Figure 5. Comparison of Motion Characteristics Before and After PI Velocity Controller Application

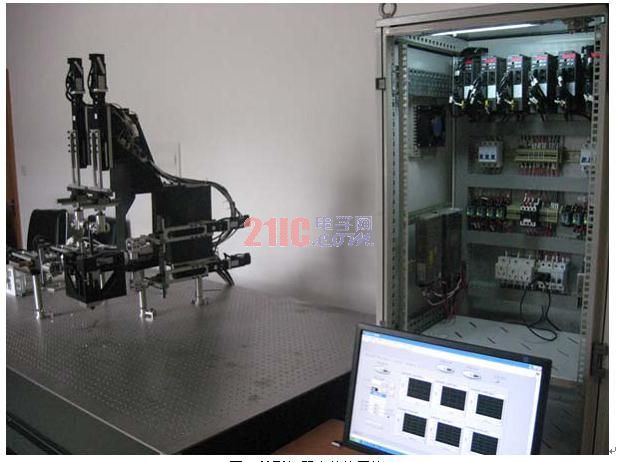

图6 并联机器人整体系统
Figure 6. A Complete Parallel Robot System
（2）充分利用PXI-7356多轴运动控制卡的相关软件函数和模块，开发了高精度的并联机器人的多电机协调控制和双电机同步控制。
（3）采用了用户事件技术、通知或队列技术LabVIEW的高级编程技术，解决了各用户界面和各模块之间的实时切换；采用各种变量实现不同模块之间和相同模块内部的信息传递和共享；采用了VI的动态载入技术，实现了子VI的即调即用和多面板的动态载入及界面重用。
（4）充分利用LabVIEW强大的外部接口能力，实现了动态链接库（DLL）和Windows API的调用，并嵌入了Matlab并联机器人运动控制程序，使程序不但具有Windows系统的拷贝、打印等功能，也使得复杂的计算更为快捷。
