简介：LabWindows／CVI是一款面向测控领域的开发工具，而Matlab则是一款在数学领域中优秀的软件。在结合两者优势的基础上，提出了利用软件补偿来满足高频信号功率测试精度需求的方法。首先利用Matlab对某平台高频传输通道建立功率衰减模型．之后根据此模型采用LabWindows／CVI控制测试仪器资源对所得到的高频信号功率值予以补偿。最后，对已知高频信号源进行测试，所得测试数据满足平台测试精度要求。
关键词：LabWindows／CVI；Matlab；高频通道；衰减模型

    引言

    LabWindows／CVI美国国家仪器公司(NI公司)推出的交互式C语言开发环境。LabWindows／CVI以ANSIC为核心，将功能强大、使用灵活的C语言与用于数据采集分析和显示的测控专业工具有机地结合起来。它的集成化开发环境、交互式编程方法、函数面板和丰富的库函数大大增强了C语言的功能，为熟悉C语言的开发人员建立了检测系统、自动测试环境、数据采集系统、过程监控系统、虚拟仪器等提供了一个软件开发平台。Matlab是由Math Works公司于1984年推出的一套科学计算软件。它具有强大的矩阵计算和数据可视化能力，一方面可以实现数值分析、优化、统计、偏微分方程数值解等若干个领域的数学计算；另一方面可以实现二维、三维图形绘制，图像处理、虚拟现实等方面的处理。
    本文的出发点是利用Matlab强大的数学处理功能，对某平台高频测试功率衰减问题进行数据分析，并以此建立高频通道功率衰减数学模型。并在此基础上采用LabWindows／CVI这一软件开发平台，利用其灵活丰富的库函数，以及可以轻松实现数据分析和显示的软面板功能来控制测试仪器，在获取仪器测试实际数据的基础上，将测试得到高频信号频率带入建立的衰减数学模型进行计算得到此时的功率衰减值，并将此数值与实际测得功率值相加显示到虚拟仪器面板上，作为最终的测试结果。从而实现了编程环境中C语言的高效执行效率和科学计算相结合的目的，试验证明了该方法的有效性。

1 通用ATS传输通道结构分析
    ATS硬件结构和接口电路设计具有一定的共性，其一般测试结构如图1所示，从图中可以看出实现信号传输的通道结构主要包括2个部分：一是ATE(Auto Test EQUIPment，自动测试设备)中信号流经的途径，一般流程部件为测试仪器-连接线缆-开关-连接器；二是适配器结构，根据UUT测试需求实现开关系统的灵活配置，以及完成信号调理。适配器设计一方面存在功能上的共性，即需要完成放大、衰减、滤波、隔离、线性化等信号调理功能；另一方面也有其特殊性，如必须结合UUT具体测试要求，设计各种调理电路。而ATE在设计完成后，具有结构功能不变性，特别对高频信号而言，其本身特点不能按一般的集总系统理解，故此需要对这一特定的信号传输特性进行分析。

    ATE中测试高频信号主要关注其频率和功率2个参数，经过试验已证实，高频信号经过传输通道(电缆、开关、连接器)时对频率测试精度影响很小，可以忽略；而信号的功率会随着频率的改变而有规律的变化。这种衰减产生的原因包括以下几个方面：
    (1)电缆在传输信号时会产生趋肤效应损耗和介电损耗。其中高频信号沿着导体内侧的表面传输，这种现象即为所谓的趋肤效应；绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在内部引起的能量损耗，由于电介质绝缘体会影响电缆的电容，电介质绝缘体同样会产生与频率相关的电缆损耗，即介质损耗。在自动测试设备中，介电损效应是高频信号产生损耗的主要原因。
    (2)开关和连接器作为特殊的连接线，同样会使信号传输时产生衰减。
    (3)这些元件连接到一起后，由于阻抗不完全匹配会引起信号波反射，产生反射损耗，并且元件之间焊接处不可避免地会产生频谱泄漏等，都将导致信号功率衰减。对于前2种功率损耗，电缆、开关和连接器在出厂时都给出了不同频率段下功率衰减值，而对于第3种因素产生的损耗，是不可预知的，需要在完成设计后进行测定。
    另外，上述几种元件使用时，因其老化和温度变化不可避免的会产生随机误差，如连接器的本振频率会随着温度变化产生漂移等。因此，为减小这些随机误差，一方面应选择高质量的元件；另一方面要定期对ATE进行计量，以便及时调整相关测试参数。

2 基于Matlab建立高频传输衰减模型
2．1 获取高频信号传输通道功率衰减值

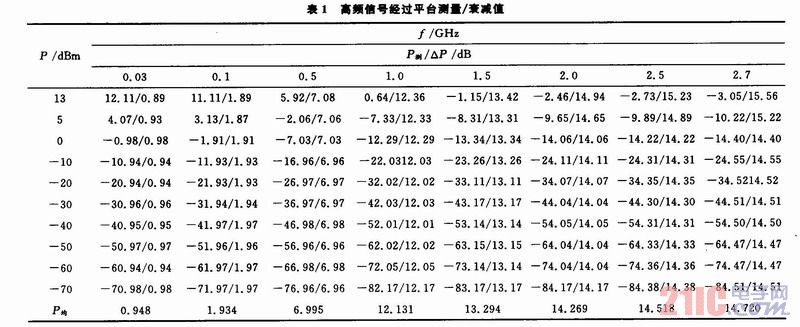

    本文旨在结合Matlab和LabWindows／CVI两者的优势，为ATS中高频通道传输损耗设计一种软件补偿的方法。功率衰减与其大小无关，而是随频率改变而变化，本文以某平台为基础，对频率范围在[30 MHz，2．7 GHz]内的高频信号源进行测试，得到(不同频率、功率)信号经过传输通道的功率衰减值，如表1所示。
