4. PXI测试硬件构成分析
1) PXI-6533, PXI-6070E的选择
PXI-6533 拥有32条数字I/O线 (5V TTL/CMOS)，速度高达
13.3 MB/s其中的任意两个I/O完全可以模拟一个I2C总线协议。
数量上也足够满足我们对PCB板I/O控制的需要。对于PXI-6070E的选择我们看中的是它具有两通道的模拟量输出，可以通过软件编程模型输出一些特定波形，如正弦波、三角波等，很多时候可以作为音频信号源使用。
2) PXI-4070, PXI-5122, GW-3202 GPIB接口可编程电源待测PCB板属于弱电，PXI-4070
可测量高达±300 VDC的电压和±1 ADC的电流充分满足测试需求。另外对GW-3202通过GPIB接口软件编程控制可以提供给测试夹具底板稳定可靠的电压电流，短路过电流时候还提供短路保护，非常安全。PXI-5122自然必不可少，14位分辨率的双同步采样示波器，对于实现图形分析，频率测试，非常方便。
3) 视频信号的测试分析。
视频检测包括对视频镜头采集清晰度的检测和视频芯片编解码算法的检测。PXI-1411具有单路彩色模拟输入通道，结合NI Vision Acquisition 8.5.1软件可以将光学镜头采集的视频信号传输到软件进行分析处理。

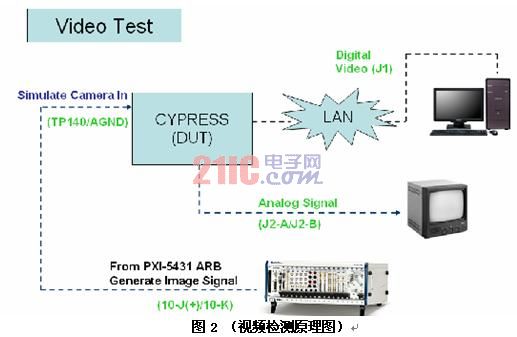

PXI-5431高精度模拟视频信号发生器，可以模拟视频信号源输出到待测PCB板的视频编解码芯片，在通过网络将数字视频传输画面到计算机，从而实现对视频编解码芯片的测试。一个简单的视频信号测试原理如图2所示。
4) 音频信号的测试分析。
安防类电子产品中，音频信号的测试是必须的。很多的产品音频要求必须达到一定的国家标准。为了测试音频，通常需要花大价钱购买一套音频分析仪，实现对THD(谐波失真率)，S/N信噪比等精确测量。
PXI-4461就是一款完全可以替代音频分析仪的数据采集卡，结合NI的软件模块，可以非常方便的实现对音频信号的采集分析。
另外，对于简单的音频信号测试，可以通过PXI-6070E模拟一个正弦信号作为的待测PCB板的音频信号输入源，通过PXI-5122读取音频信号输出端频率，幅值的方法实现FCT功能检测。
5 ) 其他PXI板卡的使用
对于任何测试测量系统，自然离不开继电器的控制，我们采用了多块PXI-2565, PXI-2503继电器板卡。
PXI-2565拥有16个独立的单刀单掷非锁存继电器可以方便的实现线路的控制。PXI-2503低压多路复用开关继电器，在一些特殊电路上非常方便。PXI-8420 RS232串和PXI-8421 RS485串口卡各有两个串口，扩充了计算机的串口配置，通过VISA编程通信异常方便。
PXI-8331 卡高速串口卡，用于跟计算机实现高速通信。
PCI-GPIB 卡 实现了对GPIB接口设备的通信控制。

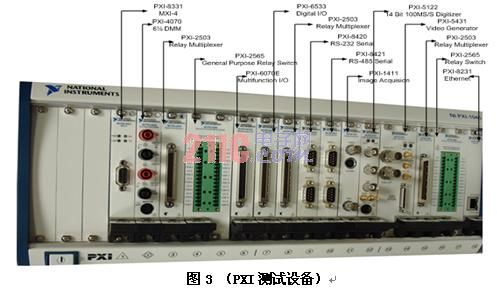

构建完成的PXI设备前面板如图3。
5. 系统软件设计
有了稳定可靠的硬件，必须结合方便易用的开发软件才能真正的发挥系统的“十分”效能。NI公司的LabVIEW图形化编程软件使得我们的系统如虎添翼，真正发挥了出了PXI应有的功能。

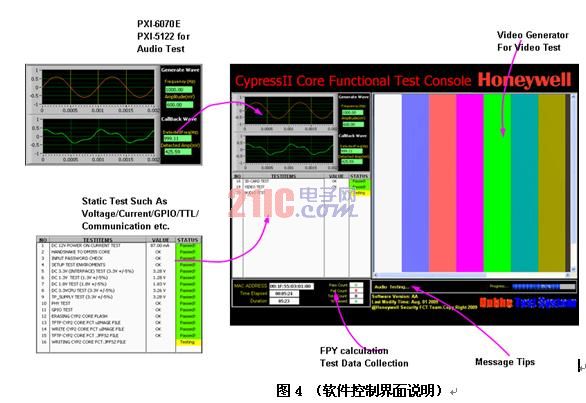

软件的前面板界面也进行了划分，主要由静态参数显示窗口，视频测试窗口，音频测试窗口，合格率计算窗口，信息提示窗口五部分构成。前面板测试界面如图4所示。
1) 静态参数显示窗口。
主要对一些如电压、电流的模拟量，TTL电平以及GPIO状态或者相关串口通信信息等进行实时状态显示。软件实现主要通过对DAQmx模块的调用，读取PXI-6533，PXI-6070E、或者通过继电器切换利用PXI-4070进行读取实现。参数测试完成，会将测试数据记录到数据库文件中，供操作员查看或生成报表。
