2) 视频测试窗口。
利用WebBrowser控件将PXI-5431产生的Color Bar视频图像再经过待测PCB板编解码后，通过网络
Ethernet实时的显示在该窗口，由操作员判断图像好坏。
3) 音频测试窗口
   通过PXI-6070E的模拟量输出通道模拟输出了一个1KHZ，800mV的正弦波到待测PCB板的Audio In输入端，通过PXI-5122示波器卡对Audio Out的输出波形进行检测，对照输入端频率幅值进行比较，实现测量音频信号。4) 合格率计算框
   该框中对所有测试的PCB板数量进行了统计，通过与失败的一目了然，同时进行了合格率百分比计算。该框中还包含了一个产品序列号的输入框，操作员通过条形码扫描枪将产品序列号扫入，即可作为该产品的唯一识别标识登记到数据库中。
5) 信息提示窗口

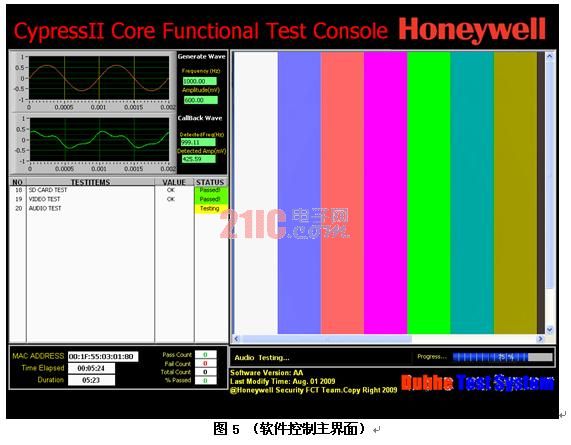

   该窗口用于实时测试步骤的信息提示，提示操作员当前操作步骤，当测试出错时会红色字体显示出错代码，提示操作员处理。软件控制界面解析如图4所示。软件前面板主控界面如图5所示。

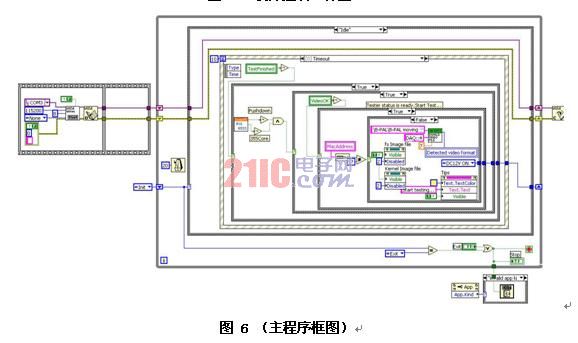

    整个软件程序框架采用了事件+状态机的结构，状态机是LabVIEW程序中最常用的设计模式之一，它由一个主循环和一个Case结构组成，利用移位寄存器实现状态跳转，在编程中我们利用了Typedef来实现状态枚举值，构建了模板，这样可以很方便的添加减少状态值。同时在状态机的Idle状态中加入事件结构，当每次状态完成，跳转到Idle状态都会实时响应操作员的界面操作，程序框图如图6所示。
结论
   通过NI公司先进的PXI技术，能够准确而快速地对硬件进行控制和数据采集；同时PXI驱动库DAQmx与LabVIEW软件开发平台的无缝连接，利用PXI构建的FCT功能测试台， 虽然结构复杂，信号量较多，但是结构调理，功能强大，易于修改，同时实现了资源共享，经过大量的实验，测试，我们非常成功的运用多台这样的FCT功能测试台到了工厂的产线中，并且稳定可靠。每次新产品释放的时候，研发工程师只需要添加一个治具，根据资源分配表压针，连线，修改软件即可；大大减少了测试工程师的工作负荷。相信NI的产品在该行业会有更加深入的应用。
