TCP/IP是因特网上传输数据所必需的协议, 这种网络通信模式在PC之间的实现已经完善, 但是体积、价格等因素限制了其应用的范围。因此, 基于TCP/IP 协议与以太网的嵌入式系统网络通信设计成为目前一个热门的话题。本系统实现了在以TI公司的TMS320DM643为核心的嵌入式系统中，对数字电视传输流(TS)信号进行采集并在以太网中传输。利用本系统可轻松地实现在局域网中对数字电视传输流信号的传输、调度。数字电视传输流信号源是针对欧洲数字有线广播系统标准(DVB-C)的数字有线电视信号。网络接入硬件在以TMS320DM643为核心的嵌入式系统中实现，网络接入软件采用了TI公司针对C6000系列DSP推出的TCP/IP NDK(Network Developer’s Kit)网络开发包来实现。

系统电路设计

电路主要由5部分组成。数字电视传输流网络采集系统框图如图1所示。

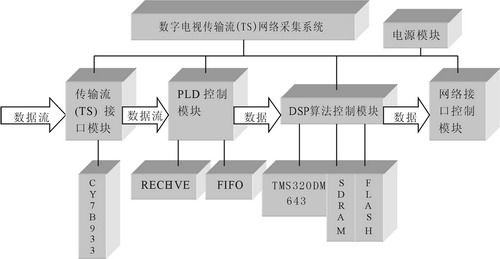

图1 数字电视传输流网络采集系统框图

其主要功能是通过传输流接口模块采集数字电视信号进入PLD(Cyclone EP1C6Q240C8)芯片，进行必要的处理后，将信号发送到DSP(TMS320DM643)芯片存储起来，并进行算法处理。通过TMS320DM643对BCM5221进行必要的配置，将存储在TMS320DM643内的数据通过BCM5221传送到局域网中,并通过计算机接收数据。

传输流接口模块

传输流接口模块由CY7B933输入接口芯片及其电器接口电路组成。CY7B933输入接口电路是点对点的传输模块，可以通过光纤、同轴电缆和双绞线进行高速的串行数据传输。输入接口符合DVB-ASI的接口标准。输入接口接收到串行位流后，通过内部PLL时钟同步恢复数据的时钟信息，并对位流进行串并转换、解码和传输检错等操作。这种输入接口能灵活地把高速点对点串行数据转变成并行数据，而且应用领域广泛，包括各种服务器、存储器和视频传输的应用。

PLD控制模块

在项目中，此部分硬件选用的是Altera公司的EP1C6Q240C8芯片。

此模块的主要功能是实现与CY7B933接收芯片的接口，把数据从CY7B933接收进来，并缓存数据。这部分功能均由VHDL语言编写的功能模块实现。主要有两个功能模块：RECEIVE与FIFO。RECEIVE模块主要负责从CY7B933接收数据字段；FIFO模块主要负责缓存数据。

RECEIVE模块

RECEIVE模块的功能是实现与CY7B933接收芯片的接口，把数据从CY7B933接收进来。其工作方式是以一个传输流包为边界接收数据的。

首先，RECEIVE模块会检测传输流包的边界，通过查找包头字节(固定为0x47)间的字节数来确定。因为包中数据也可能含有0x47，所以要牺牲3个包的数据来检查3次。当发现0x47这个字节的时候，就会触发一个内部的计数器开始计数。当计数到188后，如果下一个字节又是0x47，说明传输流包属于188个字节的包，那么计数器被清零；如果下一个字节又是0x47，说明传输流包属于188个字节的包，那么计数器被清零，否则计数器清零并重新开始检测边界。

当检测到边界以后，RECEIVE模块开始接收数据包。计数器会从零开始计数，在接收数据的过程中使能wrreq输出有效信号,同时把数据输出到下一级。当计数到188时，表示一个数据包接收完成。当一个包的数据接收完之后，计数器清零，并置ts188，保持高电平一个时钟周期。下一个周期检测数据是否为0x47，如果是，说明是下一个数据包的边界；否则，说明出现了错误，并重新回到上一段所说的检测数据包边界的状态。

此外，PLD模块内会有一个专用计数器记录空包数，当接收到数据包后，会首先检测此数据包是否为空包，如果是空包，PLD模块会把这个空包删除，并在计数器中加1。如果接收的不是空包，就会把计数器的值加到这个数据包的私有字段中，并缓存到FIFO。然后计数器自动清零。这样处理数据包的目的是为了减少网络传输的数据流量，从而可以传输更多的传输流数据。把计数器的值加入私有字段是为了在计算机接收到数据后，可以把原来的空包恢复出来，从而保证原传输流数据的完整性。
