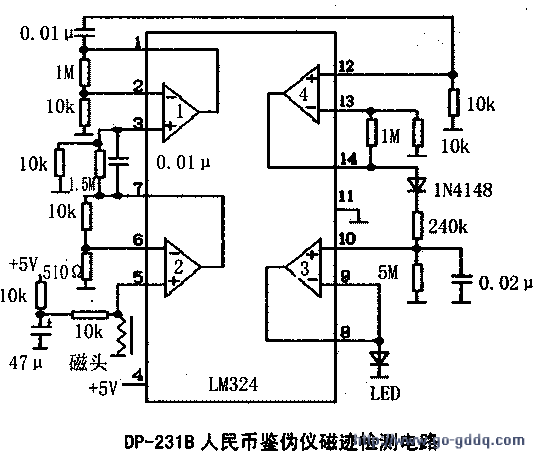

电路的核心是一只型号为LM324的四运算放大器，其内含四只运算放大器及运算补偿电路差分输入电路，工作电压为3～15 V。引脚功能见表所示。
| 脚号 | 名称 | 功能 | 脚号 | 名称 | 功能 |
| (1) | OUT1 | 输出1 | (8) | OUT3 | 输出3 |
| (2) | INPUT1(一) | 反相输入1 | (9) | INPUT3(-) | 反相输入3 |
| (3) | INPUT1(+) | 同相输入l | (10) | INPUT3(+) | 同相输入3 |
| (4) | V∝ | 正电源 | (11) | VEE、GND | 负电源或地 |
| (5) | INPUT2(+) | 同相输入2 | (12) | INPUT4(+) | 同相输入4 |
| (6) | INPUT2(-) | 反相输入2 | (13) | INPUT4(-) | 反相输入4 |
| (7) | OUT2 | 输出2 | (14) | OUT4 | 输出4 |
电路工作原理：正常情况下(5)脚电平低于(6)脚电平，运放2输出低电平，经过另外三只运放，最终输出低电平，磁迹检测灯不亮；当有人民币的磁迹从磁头上擦过，瞬间磁头感应出高电平，经四只运放运算放大后输出高电平使磁迹检测灯LED亮一下，说明是真钞，假钞无磁迹，在磁头上擦过时没反映，灯不亮。
