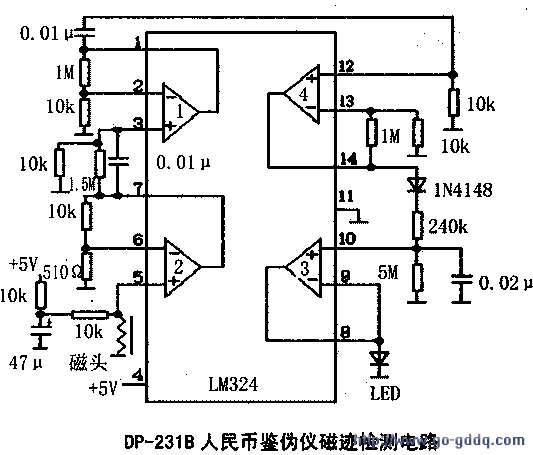

电路的核心是一只型号为LM324的四运算放大器，其内含四只运算放大器及运算补偿电路差分输入电路，工作电压为3～15 V。引脚功能见表所示。
| 脚号 | 名称 | 功能 | 脚号 | 名称 | 功能 |
| (1) | OUT1 | 输出1 | (8) | OUT3 | 输出3 |
| (2) | INPUT1(一) | 反相输入1 | (9) | INPUT3(-) | 反相输入3 |
| (3) | INPUT1(+) | 同相输入l | (10) | INPUT3(+) | 同相输入3 |
| (4) | V∝ | 正电源 | (11) | VEE、GND | 负电源或地 |
| (5) | INPUT2(+) | 同相输入2 | (12) | INPUT4(+) | 同相输入4 |
| (6) | INPUT2(-) | 反相输入2 | (13) | INPUT4(-) | 反相输入4 |
| (7) | OUT2 | 输出2 | (14) | OUT4 | 输出4 |
电路工作原理：正常情况下(5)脚电平低于(6)脚电平，运放2输出低电平，经过另外三只运放，最终输出低电平，磁迹检测灯不亮；当有人民币的磁迹从磁头上擦过，瞬间磁头感应出高电平，经四只运放运算放大后输出高电平使磁迹检测灯LED亮一下，说明是真钞，假钞无磁迹，在磁头上擦过时没反映，灯不亮。
在实际检修时，磁迹检测灯常亮，检测外围几个元件都是好的，电源电压用数字万用表测量也稳定不变，换了一只运放也无效。测运放(5)脚电压为O．123 V，(6)脚电压却为O．122 V，(6)脚电压大于(5)脚电压，结果使磁迹灯常亮。我的思路是能否提高(6)脚的电压，具体措施就是加大(6)脚对地的510Ω阻值，先把510 Ω换成560Ω、680 Ω都不行，但换成680 Ω时磁迹检测灯已开始闪烁，于是继续加大阻值，当换成910 Ω时，灯一般不亮，但用真币擦过磁头时灯亮一下，磁迹检测功能恢复正常。唯一的怀疑就是磁头没有换，有可能就是磁头处经常被人民币的磁迹擦过造成磁头有一些磁化，但找不到这样的磁头代换确诊，只好采取变相处理的方法。
