电路的功能

MPY634是3DB带宽10MHZ的宽带模拟倍增器，可供信号频率在视频波段使用，基本上不需外接元件。本电路中只有X输入能进行失调调节。此外，X、Y、Z输入端全部为差动输入方式，所以在应用上有一定的自由度。

电路工作原理

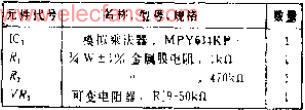

MPY634最基本的接线方式是把输出引线接到Z1输入端来获得
的传输特性，ZZ接地。X、Y、Z输入信号电平均为0~正负10V，比例系数在产品出厂时已被调到10V正负0.1%以内，所以电路未接调整元件。

虽然各输入均为差动输入，但有比通用OP放大器更大的偏流，所以如用电容耦合输入时，须注意置偏电阻值。

将其作为平衡调制电路使用时，从Y输入载波，调制信号等于0时，调节可变电阻VR1以取得载波平衡。

VR1的电源采用电路电源，若电源稳定性不好，就会破坏载波平衡，由于带宽为10MHZ/-3DB，用在有相称的电路时应予注意。
