应用广泛的单片IC乘法运算电路
来源:本站整理  作者:佚名  2010-05-19 09:09:17



电路的功能

模拟乘法运算除作一般的乘法运算外,还有许多用途,如平衡调制解调、同步检波、电压控制衰减器、振荡器等。本电路图是模拟设备公司的单片IC乘法器AD532的基本接线图。因为在内部已进行过激光微调,所以可去掉用来调节X、Y输入置偏平衡的电位器,只要调整输出置偏。

电路工作原理

AD532是具有差动输入的4象限倍增器,可进行EO=[(X1-X2)*(Y1-Y2)]/10的运算。各输入端输入电压范围为0~+10V,通常使用1/10的比例系数。

IC内部是由称为“吉伯”倍增器电路构成的乘法单元,输出阻抗低,无须外接元件。IC出厂时其内部已进行过激光微调,因此无须再进行烦锁的调节,本电路中只有输出失调调节V。

电气特性

作为乘法电路使用时的频带为1MHZ/-3DB,当线性要求高时,频率可达100KHZ。用作VCA时,非线性失真是重要的因素,X输入端和Y输入端失真大小是不一样的,从Y输入信号可获得失真小的VCA输出。

线性度开始变差的频率是20~30KHZ,在100KHZ时失真约1%。处理交流信号的乘法运算,须注意泄漏,因X输入或Y输入而异,并从数百千赫开始急剧恶化。输出的置偏漂移为700UV/CLYO,与通用OP放大器相比要大几千倍,所以当用作直流耦合的同步检波时,应尽量使用高信号电平,避免采用放大后输出的办法。

调整

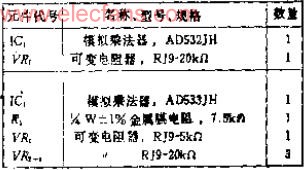

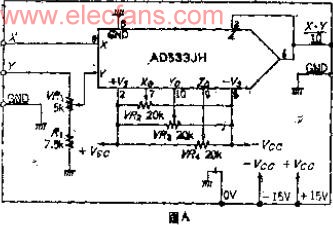

因为电路中只有失调调节所以这里只对未进行微调的AD533加以说明,图A只是多装了可变电阻,可采用与AD532基本相同的办法调整。在乘法电路中,泄漏调节很重要,用VR2进行XO调整,取得X输入端的平衡,将Y输入端的泄漏调到最小,用VR3进行Y0调整,将X输入端的泄漏调到最小。

调整顺序:首先使X=Y=0,进行ZE调整,使输出为0。信号频率为实际使用的频率,从Y输入幅度为20VP-P的信号,进行X调整,使信号输出最小,然后把信号从X输入端输入,使Y=0,进行YO调整,使信号输出最小。在上述调整中,输出置偏有时会产生变化,遇此情况须重调。关于比例系数的调整,在X输入端输入正负10V的直流电压,从Y输入20VP-P的交流信号,然后调节RV1,直到输出输入电压相同为止。
