电路的功能

MC1494L是双平衡差动放大器、电压-电流转换电路等构成的单片模拟乘法运算IC，是一种可由外接器件设定工作条件的通用乘法电路，能够进行4象限乘法运算，适用范围于输入电压为正负10V的各种运算电路。

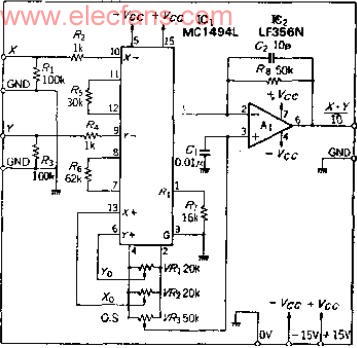

电路工作原理

为了使比例系数为10，电阻R5、R6的阻值取30K和62K，引线端子14为集电极输出型，由于是电流输出，所以加了OP放大器A1进行电流-电压转换，IC1输出的偏压作为A1的正相输入。
