可用于VCA或幅度调制的FET乘法运算电路
来源:本站整理  作者:佚名  2010-05-19 09:09:34



电路的功能

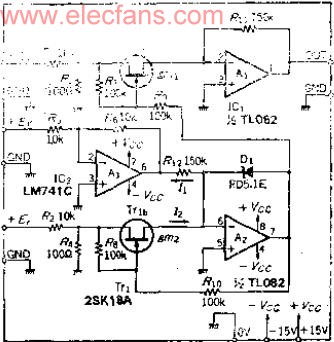

本电路是一种使用双FET的2象限乘法电路

最大输入电压为10V,2象限乘法运算与幅度调制(AM)等效,可作为低频调制电路使用。

电路工作原理

本电路利用了FET的沟道电阻变化,以TT15、TT16特性相同为前提条件,OP放大器A2输入端的电流I1的I2被自动控制,二者相等。如果EY=0,I1自然应该等于零,那么I2=0,此时FET TT1和RR15的栅极摆到负电位,呈断开状态,在这种状态下的沟道电阻阻值非常高,所以OP放大器A1的电压增益很小,假设I1=I2,则可建立以下关系式:

GM是电阻的倒数,随栅极电压而变,并与+EY成正比。

TT1和A2是完成可变增益的部分。AV=GM1.R11,输出输入之间有如下关系:E0=EE.GM.R11,GM1=GM2,R11=R12,所以可建立以下关系式:

式中ET是确定比例系数的基准偏压,通常为+10V,E2和EF输入端的电阻分压电路是为使耦合式FET的沟道电阻处于线性范围内而加的,为了扩大线性范围,在漏极和栅极之间加了100K的电阻进行局部反馈。

OP放大器A3只是用作倒相,当EY输入为负时可以去掉。

齐纳二极管是为了限制OP放大器A2的输出,使其在+0.6V~-5V。

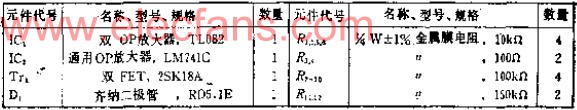

元件选择

本电路的关键元件是双FET,它是N沟道型的,也可以选择其他型号的产品。从电路工作状态来看,OP放大器A2的电压是-5V,栅极电压为-2.5V,如果来断电压不低于该值,EY=0时,就会产生误差,因此齐纳地极管电压可选高些。

使用说明

从电路工作过程可以看出,电压控制电阻使放大倍数发生变化,所以它与VCA等效,EY输入构成反馈环路,不能在高频下工作,应予注意。
