电路功能
因为输入电阻高,所以信号源电阻产生的误差可忽略不计,象模拟记录仪等要进行大幅度零点移动的仪表可使用本电路。例如,要记录正负10V电压的变动情况,可把信号从A输入,由外部基准电压发生器产生的10.000V电压从B输入,如果记录仪的灵敏度不够,可使A-B的输出具有增益G。使用普通OP放大器或隔离放大器时要注意零点漂移。但是增益漂移往往可以忽略,遇到这种情况,可先把偏差扩大,然后再记录,就能搞清漂移状态。
电路工作原理

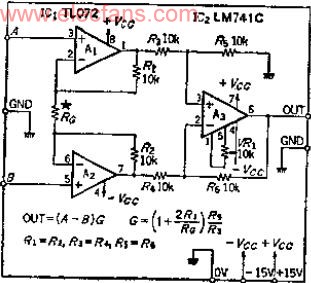

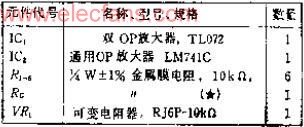

本电路也叫仪表放大器,带★的R0用来选定增益,可根据电路图中的公式求出。如果去掉RO,OP放大器A1和A2是标准的差动的放大电路,R3~R6要匹配,应使用正负0.1%误差的电阻,或准备多个正负1%的电阻,分别测出其阻值,从中选择误差小的4对,如果不提高精度,同相电压变化引起的误差就会加大。
