电路的功能

这是一种配对使用硅光电二极管的PSD。为了减少因接收光通量而产生的误差，通常要进行A+B的运算，并以此来控制激光二极管功率。本电路采用了可进行加、减运算的通用电路模块，它有3路输入，但功能各不相同，例如，只有A和B输入时，成为A+B的普通加法电路；若使用C输入和A、B之中的一个输入，则可进行减法运算。

电路工作原理

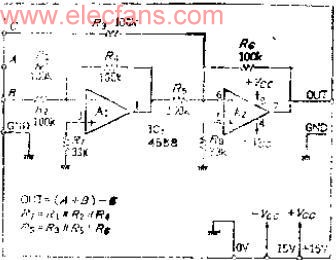

本电路是由反相OP放大器构成的加、减法放大电路，输出电压EO可用以下公式表示：

根据此式，如假定R1~R6的阻值均相等，则可进行放大倍数为1的加、减法运算。

在反相放大电路中，输入电阻的阻值即为输入阻抗，若需要高输入电阻，OP放大器应换成BI-FET型，如TL082等，并可去掉电阻R7、R8。
