求2路输入平均值的运算电路
来源:本站整理  作者:佚名  2010-05-19 09:09:44



电路功能

一提到平均值运算,人们往往觉得这是一种很复杂的运算电路,其实,只要用模拟电路进行A+B运算,然后除以2,衰减为1/2即可,若要求多于两路模拟输出传感器输出的平均值,也可用此电路。如果把A或B一路输入反相,则成为(A-B)/2的运算。

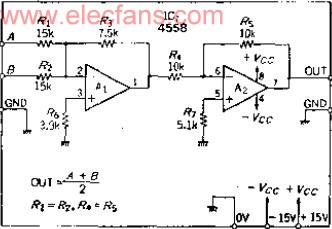

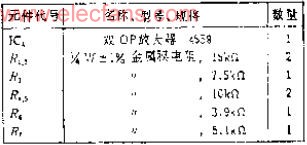

电路工作原理

虽然基本电路是反相加法放大器,但为了取平均值,R3的阻值必须为R3=(R1或R2)1/2。可从E系列产品中选出阻值为2:1的电阻如15K,当R3=15K、A=B=10V时,OP放大器A1的输出呈饱和状态。

OP放大器A2的作用是把反相加法器A1的输出倒相。如果认为输入电阻取15K偏低,可把阻值提高一个数量级,同时把OP放大器换成TL082。电路精度取决于电阻的精度和稳定度,因此可根据使用要求确定电阻的允许误差和温度系数。

应用说明

若希望从2相振荡器得到45度输出时,设定R3=R1/√2,则可获得并与频率无关,此外还可获得135度、225度、315度输出。
