电路的功能

模拟电路组成的线性化电路有二极管折线近似方式、幂级数展开近似方式等，但调整都很麻烦。为了提高电路的精度或稳定度，必须进行认真的处理。而本电路在0~255`范围内可获得任意的传输特性，线性化数据存入EP-ROM内，不存在不稳定的问题。

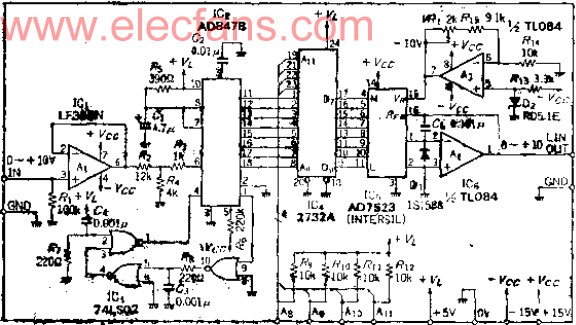

电路工作原理

线性器模拟信号以0~+10V的单极性输入，因为A-D转换器的输入电阻很小，所以加了输入缓冲器A1，8位A-D转换器其最大转换时间为10US。时钟频率由电容器C3确定时钟的产生过程是：把变换后的信号返回到变换输入端，可实现自动运转，但电源接通时必须发出触发脉冲，所以用C4来微分电源的上升边，产生触发脉冲。

8位A-D转换器输出数据为00H~FFH，将其按到存贮线性器数据的EP-ROM的地址线A6~A7上，EP-ROM余下的地址线可提供15种模式，根据目的与用途加以选择，但只有一种模式能选择与输入信号相同的00H~FFH数据，这样电路调整就会很简单。

由于EP-ROM输出为8位，所以D-A转换器采用了AD7523，虽然D-A转换器是简易型的，但其分辨率为8位，已能满足要求，基准电压为-10V，所以输出电压EO=10*（数据/256），1个LSB为39MV。

基准电压由普通齐纳二极管获得，再由OP放大器A3把约-5V的电压放大到10V，电压不考虑稳定度问题。

电源混合接地，不分模拟量和数字量，这是因为输入/输出都是模拟信号。

元件的选择

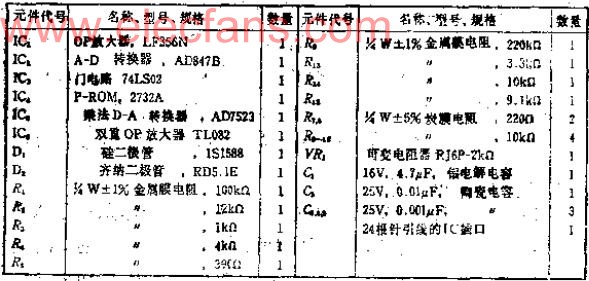

因为分辨率只有8位，所以只要符合元件表列出的规格即可，如果改变外部连接方式和参数，A-D转换器也可选用其他型号的产品。

EP-ROM可选用，4K*8位的芯片，但是容量小的产品较少，所以选用了5K*8位的芯片（2764），可以多贮存31个线性化电路模式。

应用说明

为了省去5V的逻辑电源，可用+15V电源，通过一个小型三端调节器获得5V电压。为了减少功耗，可把EP-ROM换成C-MOS，74LS02换成74HC，与C-MOS逻辑学电路相适应，电阻R7、R8的阻值在数千欧以上。
