基于AS3990/AS3991的超高频RFID读写器的设计
来源:本站整理  作者:佚名  2010-05-19 09:10:17



 随着物联网概念的兴起,人们对各类物品的管理要求越来越高,希望能够通过物联网实时跟踪每一件物品的当前状态。将超高频RFID(电子标签)绑定到每一件物品上是实现物品跟踪的有效手段之一,因而超高频RFID的应用领域不断扩大,对超高频RFID读写器的需求量也随之增大。虽然现在国际、国内市场上有一些有品牌的超高频RFID读写器,但其设计方案各有千秋,应用时的稳定性、可靠性仍有待改进。因此,怎样能设计出性能稳定、性价比高、适应市场需求的超高频RFID读写器是一个值得探讨的问题。
1 AS3990/AS3991芯片的特点
    AS3990/AS3991芯片是奥地利微系统公司(microsystems)研制的一款用于超高频(860 MHz~960 MHz)RFID读写器的专用芯片,其封装形式为64脚QFN封装。它具有集成度高的特点,芯片内集成了接收电路、发送电路、协议转换单元、连接MCU(微控制器)的8 bit并行接口或SPI串行接口等。
    接收电路包括混频器、自动增益控制、低通和高通滤波器、PM和AM解调器、低级解码以及CRC校验等部分。发送电路包括幅移键控或相移键控调制,自动产生帧同步、引导码、CRC校验码,以及低阶数据编码、PM和AM调制器。协议转换单元将来自MCU接口的数据自动转换成标准协议数据帧,或将接收的数据帧转换成MCU能接收的数据格式。
    芯片具有2种工作模式,完全支持ISO18000-6C(EPC Gen2)空中接口协议,兼容ISO18000-6A/B协议。芯片具有并行接口或串行接口2种数据接口方式,方便与MCU进行数据通信。

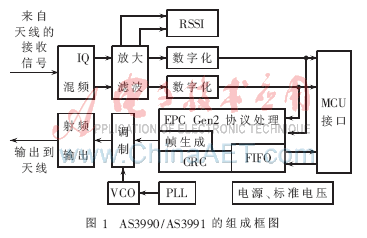

    图1所示为芯片AS3990/AS3991的组成框图。

    需要发送给RFID的命令和数据信号经编码、调制、射频放大后输出到天线。由天线接收到的RFID响应信号送到芯片的输入端,在芯片内接收信号经IQ混频得到2路中频信号IQ,再经增益、滤波、数字化转换就得到了相应的数字信号。这时如果芯片设置在支持ISO18000-6A/B协议的直通工作模式,则数字信号直接由芯片串行接口送出交由系统的MCU进行解码、CRC校验以及相关的数据处理;如果芯片设置在支持ISO18000-C协议的工作模式,则数字信号先由芯片进行解码(协议处理)、CRC校验后存放在FIFO中,再由接口送出交由系统的MCU进行相关的数据处理。
2 读写器MCU的选取
    虽然AS3990/AS3991芯片完全支持ISO18000-C协议,具有与MCU的接口,能直接输出解码后的字节信息,对MCU处理能力的要求不高。但AS3990/AS3991芯片对ISO18000-6A/B协议的支持并不完全,只是完成了信号的数字化过程,且只能直接地、无缓冲地串行输出码流,解码以及数据的有效性判断须外部电路来完成。这样就面临2个选择,或者采用可编程器件(CPLD)进行解码、校验而选用运行速度较低的MCU,或者直接采用MCU进行解码、校验而选用运行速度较高的MCU。考虑到系统的紧凑性,采用MCU进行解码、校验。

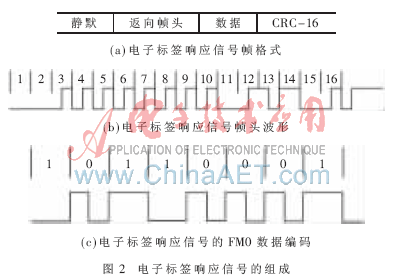

    采用ISO18000-6A/B协议的电子标签,通过调制来自读写器的射频能量,将之反向散射,从而将信息数据传送回读写器, 经AS3990/AS3991芯片处后,得到数据帧码流,最大的数据帧长度为128 bit。这些信息数据采用FM0技术编码(即双相间隔编码,图2(c)为二进制数10110001的FM0编码示例),传输速率为40 kb/s或160 kb/s,允许误差为±15%,据此可以计算出射频信号经AS3990/AS3991芯片处理后输出的码流脉冲的最小宽度为tw




[1] [2]  下一页
