电路的功能

本电路是具有电流源和换能器两种输出、平衡度好的恒流源。在外加0~10V电压的条件下，可以大范围选择电流。可作为函数发生器、波形发生器电路的一部分来使用。

输入电路有0~0+10V输入端和0~-10V输入端两个环路。其中一个可作为置偏调整输入使用。

电路工作原理

OP放大器A1和A2是把单极输入变成平衡度好的差动输入出的电路，它们把0~10V的输入变成0~1MA输出（B=10V，被R1、R2分压，电流由RO决定，RO=5K，它为选定放大倍数的电阻），如果R7=R2，那未R7、R2两端产生的电压就会相等的，即：

要求产生非对称性波形时，只要使R7不等于R2，VC1不等于VC2即可。也可用来产生锯齿波。

OP放大器A3、A4是一种对称的电路，分别采用+10V和-10V为基准电源，则可得到I+=VC1/R11，I-=VC6/R12的恒定电流，若要进行电流量程切换，只要改变电阻R11和R12的阻值或改变V0即可。

如R11以10倍为单位在200欧~20千欧内切换，VC1=1V，可以得到I+=5MA，500UA的恒定电流输出。

元件的选择

在恒定电流源中，为了减小电流误差，应使用FET输入OP放大器。晶体管选用电流放大率HYE大的产品，使IO≈IE。若工作在微电流状态，应把TT1~TT4换成P-FET，即可提高精度。

应用注意事项

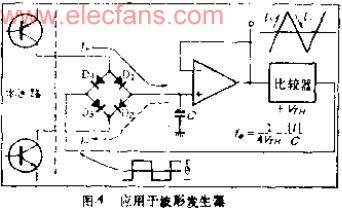

图A为函数发生器波形形成部分的框图，让电容C进行恒流充放电，则可产生线性好的三角波。

当比较器输出为正级性时，二极管电桥的D4、D3、D2被截止，恒流I+经D1导通，恒定电流放电，达到负门限值时，重复上述动作，产生三角波。
