电路的功能

半导体CI温度传感器可获得与温度变化成线性关系的输出，无须使用线性关系的输出，无须使用线性化电路，但不能作为高温传感器使用。由于误差较大，在实用中需作改进。本电路是一种测量设备内部温度，并有温度补偿的温度转换电路，在任何环境卫生温度下均可调零，灵敏度为正负10MA/°C。

电路工作原理

IC内部的温度传感器可以获得与10MV/°K成正比的电压输出，内部放大器的引线2、3相接后可起到缓冲的作用，用电平移位电路A1可在任意温度下使输出电压为零。传感器IC的第4、第1根引线内部有6.85V的齐纳二极管，从R1可得到1MA~5MA的置偏电流。基准电压从R2输入，它由可变电阻VR1分压得到。

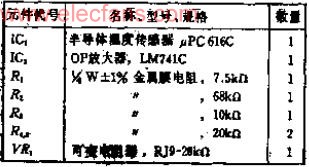

温度传感器UPC616A为补偿式，引线号与电路图的不同，应予注意，只要按元件表选择用元件，就不会出问题。

电路调节：先准确地测出作好基准的温度，然后调整VR1，使输出为0V即可。假定0°C作为0V，当环境温度为60°C时，可得到600MV的电压，线性度大约为0.5%。
