1．调试用遥控器说明调整ST会聚，一般采用KPT7A(7B)遥控器进行会聚调试，因为KPT3A已经不能胜任ST会聚调试了。

　　2．调试机型介绍采用ST会聚的机器主要有：HP4375、HP5175、CHD5175、CHD4375、CHD5195等型号。

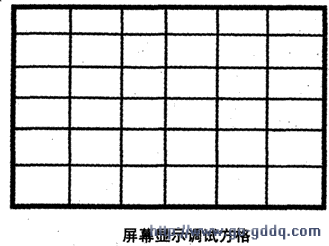

　　3．进入会聚状态的方法整机进入维修状态以后，按遥控器上的“BBE”键即进入会聚调试状态。屏幕显示调试方格，见图所示(注：ST会聚的调试方格较先锋会聚的调试方格“稀”且线条“粗”且无调试光标出现!)。

　　4．简易会聚调试

    (1)调试范围说明若是由于彩电位置的变化等引起的局部会聚失真，会聚失真后的调整在“细调模式”下调整即可。

　　(2)会聚细调方法按“BBE”键进入会聚调试状态后，此时屏幕显示“绿色网格”和字符“6 FINEADJUST”，表示已经进入了会聚细调状态。

　　ST会聚细调与先锋会聚细调不一样，先锋会聚细调可以在同一个网格状态下，通过光标颜色的不同分别调整“红、绿、蓝”会聚失真，ST会聚则必须通过网格颜色的转换才能调整红色会聚线和蓝色会聚线的失真。因为进入会聚状态后的首页光栅为纯净的绿色方格信号，它不能观察到红、蓝会聚的失真，至多可以发现绿色方格的几何失真。因此，要检查会聚失真的现象，则需要通过按压“菜单”键，切换为红、绿方格信号的叠加状态。此时方格线条颜色是黄色的(红、绿混色成黄色)。如果有会聚失真，则会出现红色线条镶边的情况。然后根据失真线条的特点，按“数位”

　　键，选择“点调”模式或“线调”模式。然后按“静音”键锁定光标，按“节目+／-”、“音量+／-”键，“指挥”失真的红色线条上下左右移动，直至调试处的线条变为黄色，然后按“静音”键将光标解锁，再按“节目+／-”、“音量+／-”键，将光标移至别的调试区域，作相同的调试操作，直至整个方格线条变为黄色，然后按“菜单”键，切换到蓝色会聚调试状态，作上述相同的调试操作，直至整个方格变为“黑、白”方格为止，若调试效果不够理想，可以循环以上的步骤再调。

　　分别加上TV、AV、DVD、VGA、“S”端子，HDTV信号作进一步的检查和调整。直至各种制式、各种输入格式下会聚效果最佳。

　　注：ST会聚的光标与先锋会聚的调试用光标不一样，先锋会聚为相对独立的光标，而ST会聚没有独立的光标，光标与会聚方格的“十”字架重合，往往需要通过按压“节目+／-、“音量+／-”键使光标运动起来，才能发现光标!
